132КВ 16000КВА Префабрикованная трансформаторная подстанция для распределения электроэнергии, защищенная от взрывов

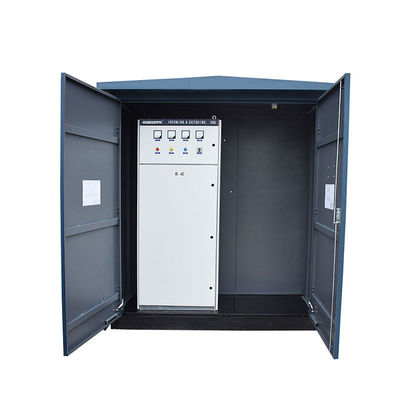

Большие изображения : 132КВ 16000КВА Префабрикованная трансформаторная подстанция для распределения электроэнергии, защищенная от взрывов

Подробная информация о продукте:

Место происхождения:	КИТАЙ
Фирменное наименование:	Tianan Electric
Сертификация:	IEC
Номер модели:	CZBT1-132

Оплата и доставка Условия:

Количество мин заказа:	1 блок
Цена:	Pending
Упаковывая детали:	Деревянная коробка
Время доставки:	45 дней
Условия оплаты:	LC,D/A,D/P,T/T,Western Union,MoneyGram
Поставка способности:	10000 блоков/год

контакт

Подробное описание продукта

Частота:	50 Гц	Специальные условия:	Зависит от клиента
Системное напряжение:	132KV 145Kv	Емкость:	16000KVA
Уровень звука:	≤ 65 дБ	Точность защиты:	5P20
Выделить:	Взрывозащищенная подстанция распределительного трансформатора , Полуфабрикат подстанция распределительного трансформатора , Полуфабрикат трансформатор распределения силы

Предварительно сконструированная трансформаторная подстанция распределительного тока 132 кВ - взрывозащищенная

Мобильная подстанция, установленная на транспортном средстве

Первая мобильная подстанция Китая, установленная на транспортном средстве, поставлена в Ирак в декабре 2008 года.и производится самостоятельно.

Модульная конструкция

Разделено на часть HV, главный трансформатор и комнату LV
HV переключатель использует ZF10-145 ((L) в качестве основного переключателя, установленного на полуприцепе
LV-сторона включает в себя коммутатор, питание управления, панель постоянного тока и устройство защиты управления

Условия обслуживания

Окружающие условия

Высота ≤ 1000 м
Диапазон температуры окружающей среды: от -25 до +40 °C
Скорость ветра (на улице) ≤ 35 м/с
Относительная влажность ≤ 90% при +25°C
Место установки должно быть свободно от пожара, взрыва, химической коррозии и чрезмерных вибраций

Условия передвижения

Максимальная скорость ≤ 30 км/ч на плоской дороге
Максимальная скорость ≤ 10 км/ч на неровной дороге

Примечание: Если вышеуказанные условия не могут удовлетворить требованиям, клиенты могут проконсультироваться с производителем для решения.

Технические спецификации

Общие спецификации

Положение	Единица	Параметр
Напряжение системы	kV	132
Номинальное напряжение	kV	145
Номинальная частота	Гц	50
Номинальный ток	А.	2000, 1600
Частота номинальной мощности 1 мин. Выдерживать напряжение	kV	275
Номинальный импульс молнии выдерживает напряжение	kV	650
Номинальное короткое время выдерживать ток	kA	25, 31.5, 40
Номинальное короткое время выдерживания	с	3
Номинальный пиковый ток	kA	63, 80, 100

Спецификации выключателя

Положение	Единица	Параметр
Напряжение системы	kV	132
Номинальное напряжение	kV	145
Номинальная частота	Гц	50
Номинальный ток	А.	2000
Частота номинальной мощности 1 мин. Выдерживать напряжение	kV	275
Номинальный импульс молнии выдерживает напряжение	kV	650
Номинальное короткое время выдерживать ток / время	kA/s	40/4
Номинальный пиковый ток	kA	100
Номинальный ток короткого замыкания	kA	40
Номинальное короткое замыкание, производящее ток	kA	100
Компонент постоянного тока	%	40
Номинальная последовательность работы		О _0.3s_ CO _180s_ CO
Время открытия	мс	35±5
Время закрытия	мс	105±15
Время перерыва	мс	≤ 60
Неодновременность между полюсами - закрытие	мс	≤ 5
Неодновременность между полюсами - Открытие	мс	≤ 3
Номер перелома каждого из полюсов		1
Механическая стойкость	Времена	≥6000
Время непрерывного отключения на полную мощность	Времена	≥ 20
Давление газа SF6 (20°C) - номинальное значение	MPa	0.60
Давление газа SF6 (20°C) - значение тревоги	MPa	0.55
Давление газа SF6 (20°C) - значение блокировки	MPa	0.50
Содержание влаги в газе SF6 - допустимое значение	Ппм	≤ 150
Содержание влаги в газе SF6 - допустимое значение для эксплуатации	Ппм	≤ 300
SF6 годовая скорость утечки газа	%	≤ 0.5
Общая масса каждого выключателя	в кг	2000

Параметры трансформатора тока

Текущее отношение	Номинальная производительная способность VA	Уровень точности измерения	Уровень точности защиты
150/5	20	0.5	5P20
300/5	20	0.5	5P20
500/5	30	0.5	5P20
750/5	30, 40	0.5	5P20
1000/5	40, 50	0.5	5P20
1500/5	50	0.5	5P20
2000/5 года	50	0.5	5P20

Примечание: Трансформатор прямого тока типа "бушированный" установлен в выключателе.

Параметры устройства для блокировки молнии

Положение	Единица	Параметр
Напряжение системы	kV	132
Номинальное напряжение	kV	150
Номинальная частота	Гц	50
Номинальный ток разряда	kA	10
Справочное напряжение DC 1mA	kV	≥ 245
Остатковое напряжение при молниеносном импульсе (пик)	kV	≤ 435
Остатковое напряжение при работе импульсного тока (пик)	kV	≤370
Остатковое напряжение при крутом импульсном токе волны (пик)	kV	≤490

Параметры блокировки молнии с нейтральной точкой

Положение	Единица	Параметр
Напряжение системы	kV	132
Номинальное напряжение	kV	90
Номинальная частота	Гц	50
Номинальный ток разряда	kA	1.5
Справочное напряжение DC 1mA	kV	≥ 140
Остатковое напряжение при молниеносном импульсе (пик)	kV	≤260
Остатковое напряжение при работе импульсного тока (пик)	kV	≤ 240
Остатковое напряжение при крутом импульсном токе волны (пик)	kV	/

Параметры низковольтного бокового переключателя

Положение	Единица	Параметр
Напряжение системы	kV	11.5
Номинальное напряжение	kV	12
Номинальная частота	Гц	50
Номинальный ток	А.	2000, 1600, 1250
Частота номинальной мощности 1 мин. Выдерживать напряжение	kV	42/48
Номинальный импульс молнии выдерживает напряжение	kV	75/85 г.
Номинальное короткое время выдерживать ток	kA	40, 31.5, 25
Номинальное короткое время выдерживания	с	4
Номинальный пиковый ток	kA	100, 80, 63
Номинальный ток короткого замыкания	kA	40, 31.5, 25
Номинальное короткое замыкание, производящее ток	kA	100, 80, 63
Номинальная последовательность работы		О _0.3s_ CO _180s_ CO
Механическая стойкость	Времена	≥10000
