Кабельная ответвительная коробка основного блока наружного кольца 12/24 кВ с корпусом из нержавеющей стали и номинальным током 630 А

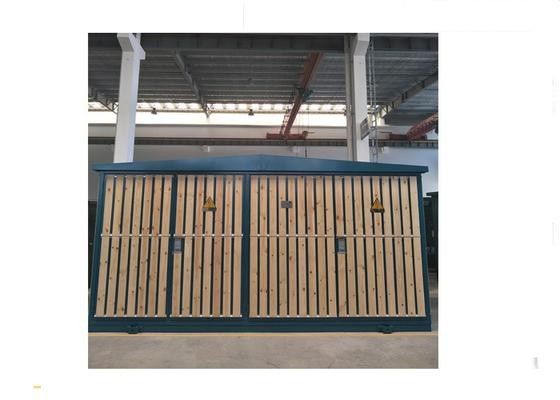

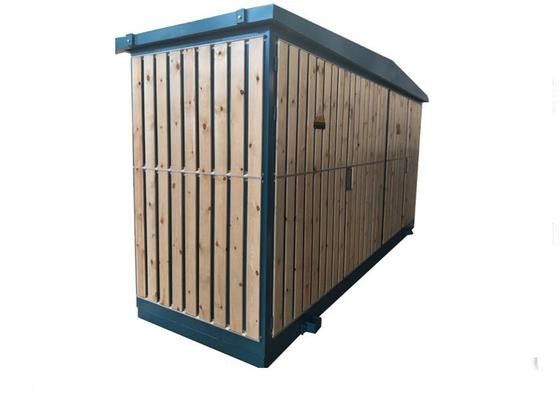

Большие изображения : Кабельная ответвительная коробка основного блока наружного кольца 12/24 кВ с корпусом из нержавеющей стали и номинальным током 630 А

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	TIANAN ELECTRIC
Сертификация:	ISO9001:2000
Номер модели:	ДФТ6-12

Оплата и доставка Условия:

Количество мин заказа:	1 комплект
Цена:	Pending
Упаковывая детали:	деревянный ящик
Время доставки:	40 рабочих дней/комплект
Условия оплаты:	Л/К, Т/Т, Д/П, Д/А
Поставка способности:	2000sets в год

контакт

Подробное описание продукта

Номинальное напряжение:	12/24KV	Номинальный ток:	630A
Материал корпуса:	Нержавеющая сталь	Высота:	≤1000м
Номинальная частота:	50 Гц	Цена:	To be pending
Выделить:	упакованная подстанция трансформатора , Подстанция распределения силы

Кабельная ответвительная коробка основного блока Ring, коробка для наружного электросчетчика 12/24 кВ

Кабельная ответвительная коробка основного кольцевого блока 12/24 кВ – распределительная измерительная коробка

Обзор продукта | Кабельная ответвительная коробка серии DFT6-12/24

Кабельная ответвительная коробка серии DFT6-12/24это новое поколение оборудования для наружного электропитания, предназначенное дляКабельные системы электрических сетей напряжением 12 кВ и 24 кВ.. Он разработан дляприем и распределение электроэнергии, обеспечивая надежное кабельное соединение, разветвление и функции передачи данных вне помещений.

Благодаря компактной конструкции и эстетичному корпусу этоткольцевой главный блок (RMU) кабельная ответвительная коробкаособенно подходит для мест сограниченная площадь установкиивысокие экологические требования, включая:

Улицы города
Жилые районы
Высотные здания
Аэропорты
Причалы/порты

Ключевые приложения

Серия DFT6-12/24 используется для:

Подключение
Шунтирование/разветвление
Продолжение кабельной цепи
Перенос кабельных цепей на открытом воздухе

Опционально: деревянная доска внутри корпуса – доступна по запросу клиента.

Условия эксплуатации (нормальная рабочая среда)

Этотраспределительная коробка для наружного распределенияпредназначен для надежной работы в следующих условиях:

Параметр	Ценить
Высота	≤ 1000 м над уровнем моря
Температура окружающей среды	-25°С ~ +40°С
Скорость ветра	≤ 34 м/с
Регулярная сильная вибрация	Нет

Основные характеристики – серия DFT6-12/24

Простое и надежное соединение- простая установка
Полностью изолированная и полностью герметичная конструкция.- не требует обслуживания, пыленепроницаемый и водонепроницаемый
Низкие первоначальные инвестиции- экономит затраты на распределительное устройство и кабель
Небольшая занимаемая площадь- легкая интеграция с окружающей средой

Основные технические параметры - переключатель нагрузки FN26-12/24 SF6

Параметр	Единица	Значение 12 кВ	Значение 24 кВ
Номинальное напряжение	кВ	12	24
Номинальный ток	А	630	630
Номинальный кратковременный выдерживаемый ток	кА/с	25/2	25/2
Номинальный пиковый выдерживаемый ток	кА	63	63
Номинальный ток кратковременного включения	кА/с	50/2	63/2
Выдерживаемое напряжение промышленной частоты в течение 1 мин.	кВ	42	65
Выдерживаемое напряжение грозового импульса	кВ	75	125
Механическая выносливость	раз	10 000	10 000
Давление газа SF6 (манометрическое давление 20°C)	МПа	0,04	0,04
Скорость утечки/год	-	≤1%	≤1%

Основные технические параметры – кабельный наконечник

Параметр	Единица	Значение 12 кВ	Значение 24 кВ
Номинальное напряжение	кВ	12	24
Номинальный ток	А	≤630	≤630
Применимое сечение кабеля	мм²	25 - 400	35 - 400
Сопротивление точки подключения	мкОм	40	45
Частичный разряд	ПК/кВ	≤10 / 13	≤10 / 21,5
Номинальное напряжение термостабильности	кА/с	20/3	25/2
Номинальное динамическое напряжение	кА	50	63
Выдерживаемое напряжение промышленной частоты в течение 1 мин.	кВ	42	65
Выдерживаемое напряжение грозового импульса	кВ	75	125

Площадь поперечного сечения широко используемого кабеля (мм²)

35, 50, 70, 95, 120, 150, 185, 240, 300, 400 и другие по необходимости.
