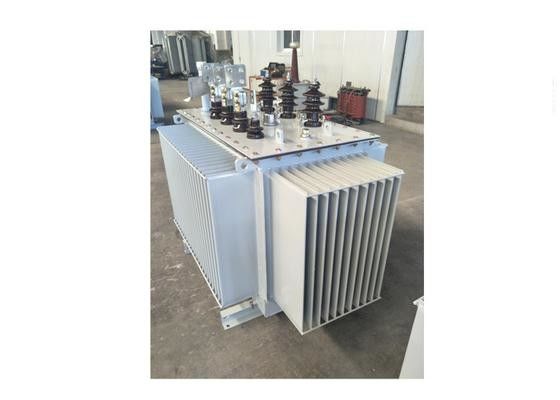

Полностью загерметизированное на открытом воздухе масло погрузило трансформатор 20кв с трехфазным

Трансформатор мощности 20 кВ, погруженный в масло / распределительный трансформатор

Обзор

S9-M/S10-M/S11-M/S13-M трехфазный полностью герметизированный распределительный трансформатор, погруженный в масло, отличается от обычного нефтепогруженного трансформатора.он отменяет охлаждение консерватора масла и теплоотвода радиатором в масляном баке, который может компенсировать увеличение и уменьшение объема масла путем эластичного дыхания.может использоваться в жилых районах, торговые улицы, промышленные горнодобывающие предприятия.

Техническая спецификация

Уровень напряжения: 10KV, 20KV, 35KV
Объем мощности: 302500 КВА
Регулирование напряжения Тип: регулирование напряжения вне схемы
Диапазон нажатия: ±2X2,5%; ±5%; или другие.
Частота: 50Hz или 60Hz

Фаза: третья фаза
Группа соединений: Yyn0; Dyn11;или другие
Импеданс короткого замыкания: стандартный импеданс или по требованию клиента
Условия обслуживания: на открытом воздухе или в помещении

Тип охлаждения: самоохлаждение на масле ((ONAN)

Уровень изоляции: 10 кВ уровень: LI/AC 75/35 кВ

Уровень 20 кВ: LI/AC 125/55 кВ

Уровень 35 кВ: LI/AC 200/85 кВ

0Уровень.4 кВ: AC / 5 кВ

Особенности

a. Экономия энергии

Новый серийный номер продукта имеет большую функцию продукта, может еще больше снизить индекс потерь без нагрузки и потерь нагрузки.

b. Надежный срок службы.

Принятие болтового соединения или сварочной конструкции для крышки резервуара и обода полностью герметизированного трансформатора для изоляции контакта масла и воздуха.Таким образом, старение изоляции будет уменьшено и его срок службы будет увеличен..

c. Без подвесных железных ядер

Нет необходимости проверки подвешенного железного ядра до работы полностью запечатанного трансформатора, сэкономить стоимость проверки.

d. полностью запечатанный трансформатор, не требующий технического обслуживания.

e. компактная конструкция, внедрение новых материалов и процессов для снижения шума.

f. Малый объем и красивая форма.

S13(11)-M серии трансформаторный резервуар для масла использует волнистый радиатор для регулирования и компенсации объемности масла путем эластичного дыхания при изменении температуры масла.Танк масла с волновой пластиной имеет красивую форму и небольшой объем, покрывает небольшую площадь пола.
