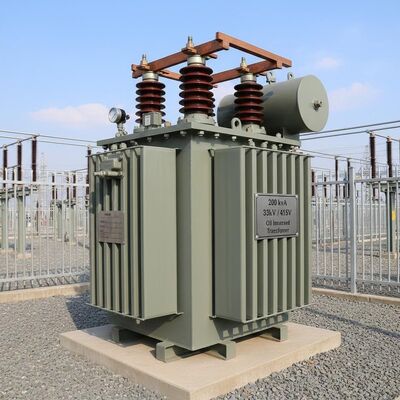

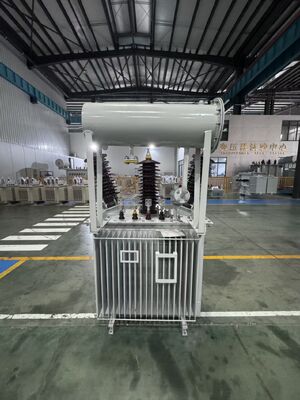

Трансформатор 200 кВА 33 кВ с подключением Dyn11 для сетей распределения

Модель масляного силового трансформатораС-200/33-0,415— трехфазное электрическое устройство, предназначенное для понижения напряжения в распределительных сетях среднего напряжения. При номинальной мощности200 кВАи номинальное напряжение33 кВ/0,415 кВ(диапазон регулирования ±2*2,5%), этот трансформатор хорошо подходит для объектов легкой промышленности, коммерческих комплексов и проектов электрификации сельской местности.

Трансформатор принимаетДин11группа соединений, в которой сторона высокого напряжения соединена звездой (Y) с нейтральной точкой, не заземленной напрямую, сторона низкого напряжения соединена треугольником (d), а смещение фаз составляет 30° (положение на 11 часов). Такая конфигурация обеспечивает стабильное междуфазное напряжение и эффективно подавляет токи третьей гармоники.

Этот масляный распределительный трансформатор, созданный для обеспечения надежности и эффективности, помогает поддерживать стабильный поток электроэнергии, снижать потери энергии и поддерживать сбалансированное распределение нагрузки между электрическими сетями и подстанциями.

Этот трансформатор принимаетОНАН (Масло Натуральное Воздух Натуральное)метод охлаждения. Тепло, выделяемое сердечником и обмотками, поглощается изоляционным маслом, которое естественным образом циркулирует внутри резервуара. Затем тепло рассеивается в окружающий воздух через ребра радиатора или охлаждающие поверхности.

Этот естественный процесс охлаждения устраняет необходимость в дополнительном оборудовании, таком как вентиляторы или насосы, что снижает необходимость технического обслуживания и обеспечивает более длительный срок службы. Это также способствует экологически безопасной работе трансформатора.

Высококачественное изоляционное масло выполняет две важные функции внутри трансформатора:

• Электрическая изоляция- Предотвращает электрический пробой между частями, находящимися под напряжением.
• Отвод тепла- Отводит тепло от обмоток и сердечника для поддержания термической стабильности.

Масло также защищает внутренние компоненты от влаги и загрязнений, повышая долговечность и надежность трансформатора в различных условиях эксплуатации, включая тропические и пыльные условия, распространенные в Африке и Юго-Восточной Азии.

Этот трансформатор изготовлен в соответствии сМЭК60076международный стандарт, устанавливающий требования к конструкции, испытаниям и эксплуатации силовых трансформаторов. Соответствие гарантирует, что продукт соответствует строгим критериям для:

• Изоляция и повышение температуры
• Устойчивость к короткому замыканию
• Механическая целостность и эффективность

Для конечных пользователей это означает уверенность в безопасности, надежности и эксплуатационных характеристиках.

Трансформатор имеет компактную и прочную конструкцию, позволяющую гибко размещать его на внешних подстанциях или в закрытых электрощитовых помещениях. Ключевые особенности, удобные в обслуживании, включают в себя:

• Доступные отверстия для заливки и слива масла.
• Устройства контроля температуры
• Системы сброса давления

Эти элементы конструкции облегчают регулярный осмотр и обслуживание, помогая сократить время простоев и затраты на техническое обслуживание в течение всего срока службы трансформатора.

Этот масляный распределительный трансформатор подходит для широкого спектра сценариев:

• Распределительные сети среднего напряжения- Обеспечивает стабильное электроснабжение парков легкой промышленности, коммерческих центров и проектов электрификации сельской местности.
• Проекты возобновляемой энергетики- Используется на небольших ветряных электростанциях или солнечных электростанциях для повышения или понижения напряжения.
• Развитие инфраструктуры- Поддерживает проекты расширения сети в развивающихся регионах, особенно там, где низковольтные системы 415 В являются стандартными (например, Кения, Нигерия, Филиппины и другие рынки Африки и Юго-Восточной Азии).

Прочная конструкция и упаковка на деревянных поддонах также облегчают транспортировку и установку трансформатора в отдаленных или сложных местах.

Модель трансформераС-200/33-0,415производится в Китае и сертифицирован по стандартам Великобритании. Возможна настройка в соответствии с конкретными требованиями проекта, в том числе:

• Регулировка номинальной мощности
• Изменения комбинации напряжений
• Изменения диапазона постукивания
• Группа соединений (Dyn11/Yyn0/Yd11 по необходимости)

Каждый трансформатор тщательно упаковывается на деревянный поддон, чтобы обеспечить безопасную доставку.

Предоставляется комплексная техническая поддержка и послепродажное обслуживание для обеспечения оптимальной производительности на протяжении всего жизненного цикла продукта. Услуги включают в себя:

• Помощь в установке и вводе в эксплуатацию
• Устранение неполадок и диагностическая поддержка
• Осмотр на месте и тестирование масла
• Тепловидение и измерение сопротивления изоляции
• Ремонт, восстановление и поставка запасных частей
• Индивидуальные программы обучения для персонала заказчика
