10 - распределительный трансформатор 35 кв погруженный маслом замотка 20 КВ трехфазная медная

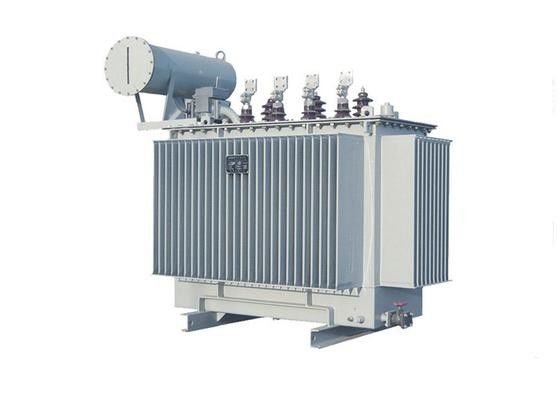

Большие изображения : 10 - распределительный трансформатор 35 кв погруженный маслом замотка 20 КВ трехфазная медная

Подробная информация о продукте:

Место происхождения:	Нинбо, Китай
Фирменное наименование:	Tianan Electric
Сертификация:	CESI,IEC,CCC,ISO,CTQC
Номер модели:	С9 С10 СЗ9

Оплата и доставка Условия:

Количество мин заказа:	1SET
Цена:	Pending
Упаковывая детали:	деревянный случай или согласно требованию
Время доставки:	35 дней
Условия оплаты:	L / C, T / T
Поставка способности:	5000 Комплектов в год

контакт

Подробное описание продукта

Мощность:	30---3150 кВА	Номинальное напряжение:	10-35 кВ
Применение:	Электрический, электронный, исправляющий	Продолжительность службы:	2 года
Изменитель крана:	Изменитель кнопок без нагрузки и нагрузка.	Способ охлаждения:	ОНАФ ОНАН
Выделить:	трансформатор передачи энергии , Тип трансформатор масла

10 - 35 кВ Трансформатор распределения с погружением в нефть 20 кВ Трехфазная медная обмотка

Общий:

6.3кв, 6кв, 10кв, 11кв, 15кв,13.8kv 20kv,22kv,33kv или 35kv трехфазный трансформатор распределительной мощности с погружением в масло.он исполнение нашей серии SZ-M,SZ series 10kV and 35kv load-ratio voltage transformer conform to the standard of IEC"Power transformer"and IEC60076 "Technical Parameters and Requirements of Three-phase Oil-immersed Power Transformer"Продукт широко используется в электропередаче и распределении промышленных и сельскохозяйственных сетей электропередачи.

Особенности:
Наш трансформатор оснащен такими характеристиками, как низкая потеря, низкий шум, сильная защита от грозы и молнии, хорошо противозамыкание и тонкий внешний вид и т.д.Он сочетает в себе современное оборудование и производственный процесс.Все наши трансформаторы прошли испытания Национального Механического и Промышленного Бюро и Национальной Энергетической Компании.и распределительные проекты.. Трансформатор типа масла 35 кВт
Ядро оснащено передовыми тремя этапами: вертикальным и горизонтальным и горизонтальным разрезом, кругом и многоступенчатым.отсутствие тока нагрузки и шума.Трансформатор типа масла 35 кВт
Ядро принимает серийные меры перетянутой панели, нажимается катушка, особый клей для кремниевой стали для повышения прочности механизма.Электрический трансформатор для электросетей
Новая конструкция высокого и низкого напряжения обмотки, разумное расположение для масляной трубы и соединения, что увеличивает способность механической прочности и противозамыкания.
Танк типа колокола или типа подвески ядра, стенка танка в форме волны.

Технические данные типичных изделий

>S9, S10 серии 10KV трехфазный трансформатор распределения отключенной нагрузки

Тип	Рейтинг КВА	При нагрузке потеря (w)	Нагрузка потеря (w)	Я... (%)	Соединенное Королевство (%)	Размер (мм)			Вес (в кг)
Тип	Рейтинг КВА	При нагрузке потеря (w)	Нагрузка потеря (w)	Я... (%)	Соединенное Королевство (%)	а)	b	c	Вес (в кг)
S9-M-50/11	50	170	870	2.0	4.0	1215	660	1170	430
S9-M-250/11	250	560	3050	1.2	4.0	1190	815	1370	1115
S9-M-400/11	400	800	4300	1.0	4.0	1515	770	1580	1380
S9-M-500/11	500	960	5050	1.0	4.0	1635	840	1610	1600
S9-M-1000/11	1000	1700	10300	0.7	4.5	1960	1095	1960	2860
С9-М-2500/11	2500	3300	23000	0.55	5.5	2230	2305	2445	5660
S10-M-30/10	30	110	600	1.8	4.0	870	645	1025	310
S10-M-50/10	50	140	870	1.7	4.0	1090	650	1080	395
S10-M-80/10	80	200	1250	1.6	4.0	1140	675	1110	490
S10-M-100/10	100	240	1500	1.5	4.0	1185	690	1130	560
S10-M-125/10	125	280	1800	1.4	4.0	1205	710	1180	670
S10-M-160/10	160	340	2200	1.3	4.0	1255	720	1200	780
S10-M-200/10	200	400	2600	1.2	4.0	1295	740	1215	875
S10-M-250/10	250	470	3050	1.1	4.0	1340	755	1260	1115
S10-M-315/10	315	560	3650	1.0	4.0	1400	770	1320	1280
S10-M-400/10	400	680	4300	0.9	4.0	1500	860	1400	1490
S10-M-500/10	500	810	5150	0.9	4.0	1575	895	1430	1740
S10-M-630/10	630	1020	6200	0.8	4.5	1660	930	1545	2110
S10-M-800/10	800	1190	7500	0.7	4.5	1830	1070	1590	2625
S10-M-1000/10	1000	1450	10300	0.6	4.5	1935	1175	1685	2860
S10-M-1250/10	1250	1650	12000	0.6	4.5	1960	1170	1730	3330
S10-M-1600/10	1600	2040	14500	0.5	4.5	2325	1220	2120	3765
S10-M-2000/10	2000	2140	17820	0.5	4.5	2395	1260	2225	4530

>>S11 серия 20KV трехфазный трансформатор распределения переменчика напряжения

Тип	Соотношение напряжения ((kV)	Соединение	Нет, нет. нагрузка Убытки (W)	Нагрузка потеря (W)	Я. (%)	Соединенное Королевство (%)	Размеры (мм)						Масса (кг)
Тип	Соотношение напряжения ((kV)	Соединение	Нет, нет. нагрузка Убытки (W)	Нагрузка потеря (W)	Я. (%)	Соединенное Королевство (%)	а)	b	c	d	e	f	Масса (кг)
S11-M-30/20	20 ((10) ± 5%/0.4	Да, да. Dyn11	100	690/ 660	2.1	5.5	1100	700	1240	14	400	400	640
S11-M-50/20			130	1010/ 960	2.0		1130	710	1260	14	400	450	710
S11-M-63/20			150	1200/1150	1.9		1160	740	1270	14	400	450	780
S11-M-80/20			180	1440/1370	1.8		1200	770	1280	14	400	450	860
S11-M-100/20			200	1730/ 1650	1.6		1220	800	1300	14	400	450	900
S11-M-125/20			240	2080/ 1980	1.5		1270	840	1330	19	550	450	970
S11-M-160/20			290	2540/ 2420	1.4		1320	870	1350	19	550	550	1100
S11-M-200/20			340	3000/ 2860	1.3		1360	900	1380	19	550	550	1240
S11-M-250/20			400	3520/ 3350	1.2		1430	910	1430	19	550	650	1420
S11-M-315/20			480	4210/ 4010	1.1		1460	920	1450	19	550	650	1570
S11-M-400/20			570	4970/ 4730	1.0		1490	940	1470	19	660	750	1740
S11-M-500/20			680	5940/ 5660	1.0		1570	970	1540	19	660	750	1950
S11-M-630/20			810	6820	0.9	6.0	1650	1000	1580	19	660	850	2290
S11-M-800/20			980	8250	0.8		1750	1070	1650	19	820	850	2690
S11-M-1000/20			1150	11330	0.7		1830	1170	1690	19	820	850	2880
S11-M-1250/20			1380	13200	0.7		1900	1200	1790	19	820	850	3400
S11-M-1600/20			1660	15950	0.6		1950	1250	1850	19	820	900	4100

>>>>S9 серия 35 кВ Трехфазный трансформатор мощности для перемены напряжения

Мощность КВА	Диапазон напряжения и крана			Соединение	Убытки без нагрузки (кВт)	Потеря нагрузки (КВт)	Ток NO-нагрузки (%)	Импеданс (%)	Размеры (мм) LxWxH
Мощность КВА	HV (kV)	МВ (кВ)	LV (kV)	Соединение	Убытки без нагрузки (кВт)	Потеря нагрузки (КВт)	Ток NO-нагрузки (%)	Импеданс (%)	Размеры (мм) LxWxH
50	35	± 5	0.4	Dyn11 Да, да.	0.21	1.27/1.21	2.00	6.5	1100x845x1715
100					0.29	2.12/2.02	1.80		1190х915х1780
125					0.34	2.50/2.38	1.70		1220х1040х1780
160					0.36	2.97/2.83	1.60		1240х1070х1810
200					0.43	3.50/3.33	1.50		1380х780х1875
250					0.51	4.16/3.96	1.40		1540x880x1820
315					0.61	5.01/4.77	1.40		1440х800х1975
400					0.73	6.05/5.76	1.30		1660х825х1995
500					0.86	7.28/6.93	1.20		1710x865x2030
630					1.04	8.28	1.10		1630x1235x2070
800					1.23	9.90	1.00		1655х1415х2120
1000					1.44	12.15	1.00		1860х1435х2220
1250					1.76	14.67	0.90		1890х1640х2260
1600					2.12	17.55	0.80		2050x1720x2390
630			3.15 6.3 10.5	Yd11	1.04	8.28	1.10		1630x1235x2070
800					1.23	9.90	1.00		1655х1415х2120
1000					1.44	12.15	1.00		1860х1435х2220
1250					1.76	14.67	0.90		1890х1640х2260
1600					2.12	17.55	0.80		2050x1720x2390
2000					2.72	19.35	0.70		2400х1900х2410
2500					3.20	20.70	0.60		2500х1930х2700
3150	35 ~ 38.5	± 5	3.15 6.3 10.5		3.80	24.30	0.56	7.0	2600х2100х2800
4000					4.52	28.80	0.56		2830 x 2350 x 2855
5000					5.40	33.03	0.48		2930x2480x2930
6300					6.56	36.90	0.48	7.5	3150х2330х3220
8000		± 2 х 2.5	3.15 3.3 6.3 6.6 10.5 11	YNd11	9.00	40.50	0.42		3295х3110х3345
10000					10.88	47.70	0.42		3450х3210х3440
12500					12.60	56.70	0.40	8.0	3620х3255х3500
16000					15.20	69.30	0.40		3980х3420х3650
20000					18.00	83.70	0.40		4030x3470x3690
25000					21.28	99.00	0.32		5050х4640х3930
31500					25.28	118.8	0.32		5120x4800x4030

>>>>S9 серия 35 кВ трехфазный трансформатор мощности с переключателем напряжения при загрузке

Тип	Диапазон напряжения и нажатия (kV)		Соединение	Без нагрузки Убытки (кВт)	Нагрузка потеря (кВт)	Нет, нет. ток нагрузки (I%)	Импедантное напряжение (%)	Транспортная масса (т)	Валовая масса (т)	Размеры L×W×H (мм)
Тип	HV	LV	Соединение	Без нагрузки Убытки (кВт)	Нагрузка потеря (кВт)	Нет, нет. ток нагрузки (I%)	Импедантное напряжение (%)	Транспортная масса (т)	Валовая масса (т)	Размеры L×W×H (мм)
SZ9-2000/35	35 ±3×2,5%	6.3 10.5	Yd11	2.88	18.7	1.00	6.5	4.93	5.97	3010×2070×2540
SZ9-2500/35				3.40	21.7	1.00	6.5	5.68	6.95	3040×2270×2610
SZ9-3150/35				4.04	26.0	0.90	7.0	6.08	7.90	3160×2300×2640
SZ9-4000/35	35 38.5 ±3×2,5%	6.3 10.5		4.84	30.7	0.90	7.0	7.10	9.11	3300×2330×2890
SZ9-5000/35				5.80	36.0	0.85	7.0	8.47	10.86	3350×2520×3000
SZ9-6300/35				7.04	38.7	0.85	7.5	9.87	12.30	3680×2650×3050
SZ9-8000/35				9.84	42.8	0.75	7.5	12.55	15.30	4190×2930×3280
SZ9-10000/35	35 38.5 ±3×2,5%	6.3 6.6 10.5 11	И 11.	11.6	50.6	0.75	7.5	14.70	17.86	4620×3160×3400
SZ9-12500/35				13.7	60.0	0.70	8.0	17.35	20.05	4740×3200×3540
SZ9-16000/35				16.0	73.0	0.70	8.0	19.45	23.74	4810×3360×3790
SZ9-20000/35				18.9	88.3	0.70	8.0	27.50	34.95	4880×3540×4150
SZ9-25000/35				22.4	104.4	0.65	8.0	32.51	40.22	4920×3920×4200
SZ9-31500/35				26.6	125.3	0.65	8.0	37.73
