Метал одетым высоковольтным кабина Свитчгеар 40.5кв 24кв изолированная газом для крытого

Большие изображения : Метал одетым высоковольтным кабина Свитчгеар 40.5кв 24кв изолированная газом для крытого

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	TIANAN ELECTRIC
Сертификация:	GB/T11022-1999 , GB3906-2006C-GlS.
Номер модели:	СГН49-40.5

Оплата и доставка Условия:

Количество мин заказа:	1шт
Цена:	Pending
Упаковывая детали:	ДЕРЕВЯННЫЕ ЯЩИКИ
Время доставки:	45 дней работы
Условия оплаты:	Т/Т, Д/П, Л/К, Д/А, западное соединение
Поставка способности:	5000units в год

контакт

Подробное описание продукта

Материал раковины:

Сплав алюминия

Номинальный ток:

Номинальное напряжение:

40.5KV(24KV)

Диапазон применения:

Электростанция, трансформаторная подстанция и т.д.

Выделить:

высоковольтный электрический свитчгеар

switchgear изолированный газом

Изолированный кабинет для внутренних газов Металл - обшитая коммутаторная установка C - ГИС

Обзор

XGN49-40.5 Изоляционное газовое оборудование для помещений с металлическим покрытием (далее -¢ C-GIS ¢) является высокотехнологичным продуктом, который изучается, разрабатывается и производится на основе внедрения технологий Китайской федерации энергетической промышленности Longyuan Power Research Institute.

Условия эксплуатационной среды:
Температура воздуха: Max: +40, Min: -25 (средняя не более 35 за 24 часа)
Высота над уровнем моря: <= 3000 м
Влажность воздуха: средняя относительная влажность воздуха, измеренная за 24 часа, не превышает 95%, средняя относительная влажность воздуха в месяц не превышает 90%,среднее давление водяного пара, измеренное за 24 часа, не превышает 20,2 кПа, среднее давление водяного пара в месяц не более 1,8 кПа.
Без частых сильных вибраций
Диапазон индукционных электромагнитных помех вторичной системы не более 1,6 кВ
Условия, исключенные из вышеперечисленного, требуют переговоров с производителем.

Параметры

Положение		Единица	Параметр
Номинальное напряжение		kV	40.5
Номинальный ток		А.	5 ~ 1250
Номинальная частота		Гц	50
Частота номинальной мощности выдерживает напряжение (1 мин)	Фаза к фазе, Фаза к земле	kV	95
	Расстояние изоляции		110
Номинальный Молниеносный импульс выдерживает напряжение	Фаза к фазе, Фаза к земле	kV	185
	Расстояние изоляции		215
1 мин частота питания выдерживать напряжение вспомогательной схемы управления		V	2000
Номинальный ток прерывания короткого замыкания (эффективное значение)		kA	20 25 31.5
Номинальный ток короткого замыкания ((пиковое время)		kA	50 63 80
Номинальное короткое время выдерживать ток		kA	20 25 31.5
Номинальный пиковый ток		kA	50 63 80
Номинальное время хранения короткого замыкания		с	4
Степень защиты			IP67/IP4X
Сопротивление каждой фазы основной обратной цепи		μΩ	≤ 250
Номинальное давление газа SF6 (20°C)		МпА	0.05
Минимальное давление газа SF6 (20°C)		МпА	0.02
Годовая скорость потери газа SF6		%	≤ 1
Номинальное напряжение вспомогательной цепи управления		V	DC110/220,AC220
Размеры (ширина × глубина × высота)		мм	(600~1200) ×1400×2650

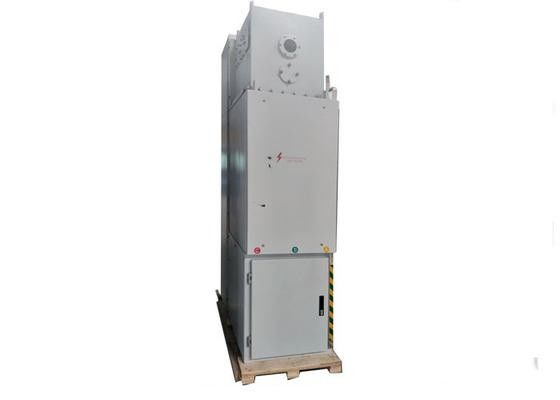

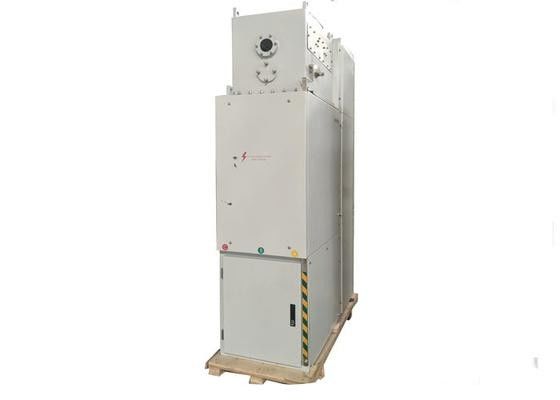

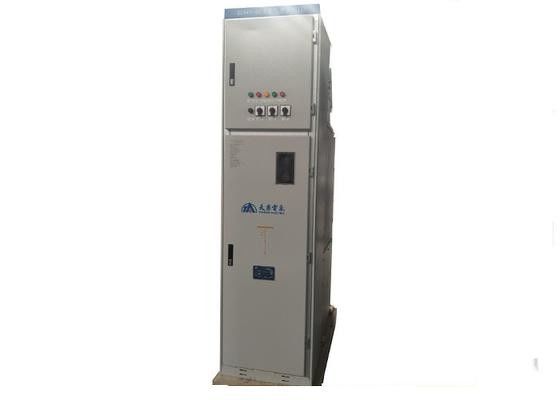

Фотография

Метал одетым высоковольтным кабина Свитчгеар 40.5кв 24кв изолированная газом для крытого 0

тег:

Контактное лицо: Ms. Lian Huanhuan

Телефон: +86-13858385873

Факс: 86-574-87911400
