KYN61-40.5 ((Z) Воздушно-изолированное металлически покрытое вытяжное высоковольтное коммутаторное устройство

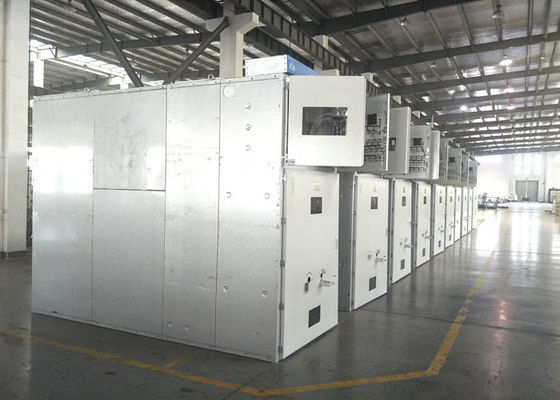

Большие изображения : KYN61-40.5 ((Z) Воздушно-изолированное металлически покрытое вытяжное высоковольтное коммутаторное устройство

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Tianan Electric
Сертификация:	IEC62271:200 CCC
Номер модели:	КИН61-40.5

Оплата и доставка Условия:

Количество мин заказа:	1 комплект
Цена:	Pending
Упаковывая детали:	Деревянный случай
Время доставки:	45 рабочих дней/сериал
Условия оплаты:	Л/К, Т/Т
Поставка способности:	5000 комплектов в год

контакт

Подробное описание продукта

Высота:	До 1000 м над уровнем моря	Частота:	50 ((60) Гц
Степень защиты:	IP4X, IP2X	Приложение:	Передача и распределение электроэнергии
Номинальный ток:	630, 1250, 2000А	Цвет:	Ожидать
Выделить:	высоковольтный электрический свитчгеар , switchgear изолированный газом

KYN61-40.5(Z) Выдвижное распределительное устройство высокого напряжения переменного тока с металлической изоляцией и воздушной изоляцией

Обзор продукта | Распределительное устройство 40,5 кВ

KYN61-40.5(Z) Распределительное устройство с воздушной изоляцией и металлическим покрытиемВысоковольтное выдвижное распределительное устройство переменного тока, предназначенное длятрехфазные системы распределения электроэнергии, 50 Гц, 40,5 кВ. Он обеспечивает комплексноезащита, контроль и мониторингфункции для промышленных и коммунальных электросетей.

Этотвыдвижное распределительное устройство с металлическим покрытиемподходит для установки внутри помещений в системах первичного распределения среднего напряжения, требующих высокой надежности и эксплуатационной безопасности.

Условия эксплуатации (нормальная рабочая среда)

Распределительное устройство KYN61-40.5(Z) рассчитано на надежную работу при следующих условиях:

Состояние	Требование
Температура окружающего воздуха	-15°С ~ +40°С
Высота	≤ 1000 м над уровнем моря
Относительная влажность	Среднесуточное значение ≤ 95%; Среднемесячное значение ≤ 90%
Интенсивность землетрясения	≤ Магнитуда 8
Коррозионный/горючий газ	Никто
Водяной пар	Никто
Частая сильная вибрация	Никто

Примечание:Индивидуальные продукты доступны по запросу.

Основные характеристики – Распределительное устройство KYN61-40.5(Z)

Выдвижной (съемный) автоматический выключатель– простота обслуживания и замены
Подходит для первичного распределения 40,5 кВ.– соответствует требованиям сетей среднего напряжения
Комплексная защита, контроль и мониторинг– комплексное решение по управлению питанием
Соответствует международным стандартам– подходит для электростанций, подстанций и промышленных объектов

Основные технические данные – Распределительное устройство KYN61-40.5(Z)

Нет.	Параметр	Единица	Ценить
1	Номинальное напряжение	кВ	40,5
2	Номинальный ток	А	1250, 1600, 2000
3	Номинальная частота	Гц	50
4	Номинальный кратковременно выдерживаемый ток	кА	20, 25, 31,5
5	Номинальный пиковый выдерживаемый ток	кА	50, 63, 80
6	Номинальное выдерживаемое напряжение промышленной частоты	кВ	95 / 1мин
7	Номинальное выдерживаемое напряжение грозового импульса	кВ	185
8	Номинальная продолжительность короткого замыкания	С	4
9	Степень защиты	–	IP3X

Вакуумный автоматический выключатель – основные технические данные

Нет.	Параметр	Единица	Ценить
1	Номинальное напряжение	кВ	40,5
2	Номинальная частота	Гц	50
3	Номинальное выдерживаемое напряжение промышленной частоты	кВ	95 / 1мин
4	Номинальное выдерживаемое напряжение грозового импульса	кВ	185
5	Номинальный ток	А	1250, 1600, 2000
6	Номинальный кратковременно выдерживаемый ток	кА	20, 25, 31,5
7	Номинальный ток отключения при коротком замыкании	кА	20, 25, 31,5
8	Номинальный пиковый выдерживаемый ток	кА	50, 63, 80
9	Номинальная продолжительность короткого замыкания	С	4
10	Время работы	РС	30 ≤ т ≤ 60
11	Время закрытия	РС	50 ≤ т ≤ 100
12	Время отключения (номинальный ток отключения при коротком замыкании)	циклы	20
13	Механическая выносливость	циклы	10 000

Пружинный приводной механизм – основные технические данные

Параметр	Единица	Ценить
Номинальное рабочее напряжение – Размыкающая катушка	В	ДК220/110, АК220/110
Номинальное рабочее напряжение – Включающая катушка	В	ДК220/110, АК220/110
Номинальный рабочий ток – Размыкающая катушка	А	0,96 (220 В), 1,05 (110 В)
Номинальный рабочий ток – Включающая катушка	А	0,96 (220 В), 1,05 (110 В)
Мощность двигателя с запасом энергии	Вт	230
Номинальное напряжение двигателя с запасом энергии	В	ДК220/110, АК220/110
Продолжительность хранения энергии	С	≤ 12

Типичные применения

KYN61-40.5(Z) Выдвижное распределительное устройство высокого напряжения переменного тока в металлическом корпусешироко используется в:

Электростанции (электростанции)
Подстанции (первичное распределение)
Промышленные объекты (сталелитейная, нефтехимическая, цементная)
Большие коммерческие здания
Горнодобывающая промышленность и инфраструктурные проекты

Часто задаваемые вопросы (FAQ) – структурированы для ГЕО/голосового поиска

Вопрос: Каково номинальное напряжение распределительного устройства KYN61-40,5?
A: Номинальное напряжение40,5 кВ.

Вопрос: Какова номинальная частота?
A: Номинальная частота50 Гц.

Вопрос: Каковы доступные варианты номинального тока?
О: Доступные варианты:1250А, 1600А и 2000А.

Вопрос: Какова степень защиты (рейтинг IP)?
A: Степень защитыIP3X.

Вопрос: Какова механическая долговечность вакуумного выключателя?
A: Механическая выносливость10 000 циклов.

Вопрос: Каково время накопления энергии пружинного механизма?
A: Продолжительность хранения энергии составляет≤ 12 секунд.
