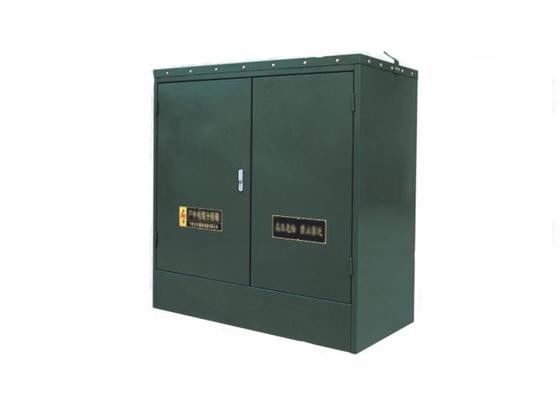

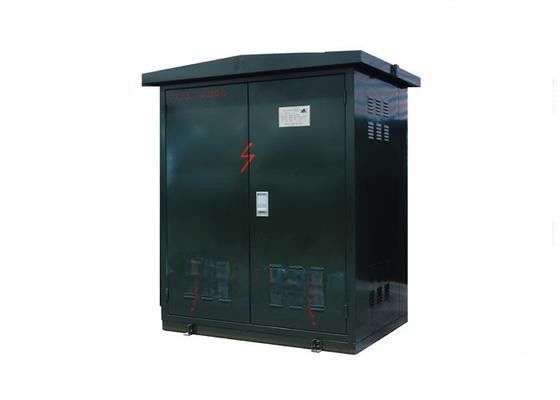

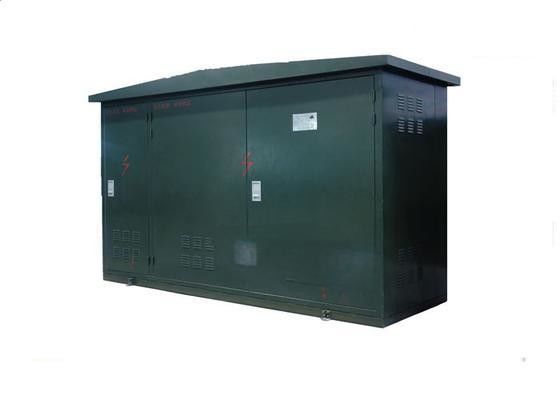

Цвет ответвительной коробки на открытом воздухе кабеля заключенный металлом зеленый соединяет шкаф распределения

Большие изображения : Цвет ответвительной коробки на открытом воздухе кабеля заключенный металлом зеленый соединяет шкаф распределения

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	TIANAN Electric
Сертификация:	ISO9001:2000, VDE, CCC
Номер модели:	ДФТ6-12

Оплата и доставка Условия:

Количество мин заказа:	1SET
Цена:	Pending
Упаковывая детали:	Обнаженная
Время доставки:	45 дней работы
Условия оплаты:	L/C, T/T, D/P, D/A
Поставка способности:	2000sets в год

контакт

Подробное описание продукта

Номинальное напряжение:

12 кВ

Ac Metal-enclosed Electrica:

Зеленый

Размер:

3 Уинт

Номинальный ток:

Выделить:

упакованная подстанция трансформатора

Подстанция распределения силы

Ac Металлически закрытый наружный кабель отделения коробки, подключения распределительный шкаф

Обзор

Серия DFT6-12/24как иэлектрическую энергию принимает и распределяет.Внешний кольцевой главный блок - это станция передачи, через которую кабель передавал электрическую энергию, используемую на открытом воздухе с кабельной цепью для подключения и разрыва, разветвления и продолжения или изменений.Он отличается простым способом подключения, удобство, гибкость, полная изоляция и всеобъемлющая конструкция, водонепроницаемость, коррозионная устойчивость, противозагрязнение, безопасность и отсутствие обслуживания.

Состояние обслуживания
А. Высота ≤1000 м (выше уровня моря);
B. Температура окружающей среды: -25oC~ +40oC;
C. Скорость ветра ≤34 м/с
D. Площадь не должна регулярно подниматься.

Основные технические данные
Основной параметр FN26-12/24 SF6 переключатель нагрузки

Положение	Единица	Параметр	Параметр
Номинальное напряжение	kV	12	24
Номинальный ток	А.	630	630
Номинальное короткое время выдерживать ток	kA/s	25/2	25/2
Номинальный пиковый ток	kA	63	63
Номинальное короткое замыкание, производящее ток	kA/часы	50/2	63/2
1 мин частота питания выдерживать напряжение	kV	42	65
Молниевой импульс выдерживает напряжение	kV	75	125
Продолжительность службы	Времена	10000	10000
Давление газа SF6 (поверхностное давление в 20oC)	МпА	0.04	0.04
Годовой показатель утечки газа		≤1%	≤1%

Основной технический параметр кабельного разъема

Положение	Единица	Параметр	Параметр
Номинальное напряжение	kV	12	24
Номинальный ток	А.	630 и ниже	630 и ниже
Перекресток кабеля	мм2	25 ~ 400	35 ~ 400
Сопротивление в точке соединения	μΩ	40	45
Частичное освобождение	pC/kV	≤10/13	≤10/21.5
Номинальное короткое время выдерживать ток	kA/s	20/3	25/2
Номинальный пиковый ток	kA	50	63
1 мин частота питания выдерживать напряжение	kV	42	65
Молниевой импульс выдерживает напряжение	kV	75	125
