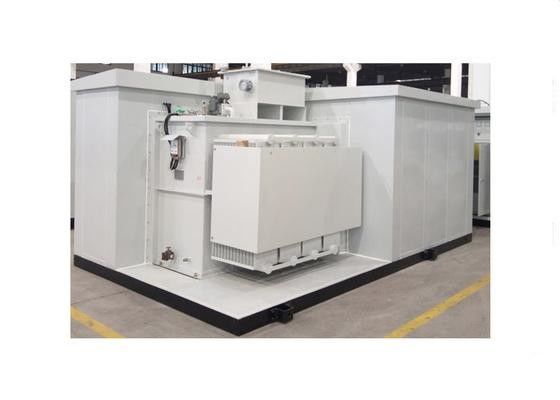

1600 кВА сборная высоковольтная подстанция для ветроэнергетики
40,5 кВ сборная специальная подстанция для фотоэлектрической энергетики
Подстанция серии YBT13 для ветроэнергетики и фотоэлектрической энергетики является нашим собственным решением, разработанным специально для удовлетворения строгих требований приложений возобновляемой энергетики. Этот продукт отличается инновационным дизайном, компактной конструкцией, надежной работой и упрощенным обслуживанием.
Конструктивные особенности
- Основная конструкция корпуса
- Высоковольтный блок
- Трансформаторный блок
- Низковольтный блок
- Блок автоматизации распределительной сети
- Источник питания для бесперебойной работы

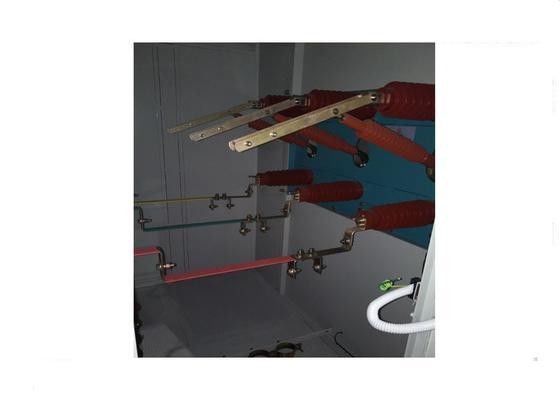

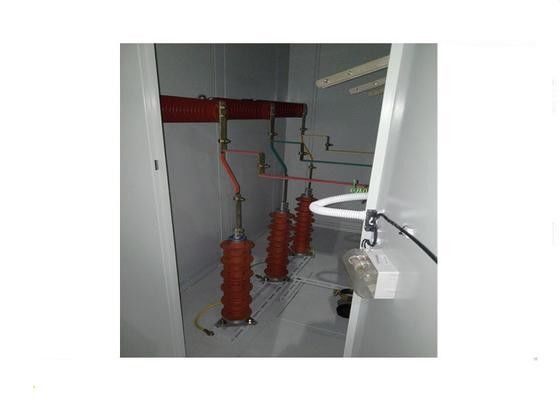

Технические характеристики высоковольтного блока
В высоковольтном отсеке установлены коммутационные аппараты Tianan Group серий HXGT16-40.5, XGT5-40.5 и HXGT10-40.5
Коммутационный аппарат HXGT16-40.5, оснащенный комбинированным выключателем нагрузки-предохранителем типа FT16-40.5R для ветроэнергетики и фотоэлектрической энергетики
Коммутационный аппарат XGT5-40.5, оснащенный автоматическим выключателем VT16-40.5
Полная функция предотвращения неправильной эксплуатации обеспечивает безопасность эксплуатации и обслуживания
Особенности трансформаторного блока
Маслонаполненный трансформатор типа S11 с низкими потерями или сухой трансформатор типа SCB11
Компактная конструкция с удобным доступом для обслуживания
Улучшенная естественная вентиляция или опциональная система вентиляторов с автоматическим управлением для регулирования температуры
Гибкое соединение между клеммами низковольтной стороны и шиной защищает низковольтную втулку трансформатора от повреждений и предотвращает утечку масла
Конфигурация низковольтного блока
В низковольтном коммутационном аппарате используются интеллектуальные автоматические выключатели серии TANW1 и автоматические выключатели серии TANM1
По запросу возможна установка автоматических выключателей от производителей, указанных заказчиком
Доступны индивидуальные проекты с занавесками для удовлетворения конкретных требований пользователя
Это решение сборной подстанции предлагает комплексные функции надежности и безопасности, специально разработанные для приложений ветроэнергетики и фотоэлектрической энергетики, обеспечивая оптимальную производительность инфраструктуры возобновляемой энергетики.
