230/265 КВ переключатель отключения напряжения

Описание продукта:

Высоковольтный выключатель состоит из нескольких ключевых компонентов, включая изоляторы, контакты, механизм работы и поддерживающую структуру.Изоляторы изготовлены из высококачественных материалов и имеют расстояние ползания 16 мм/кВКонтакты изготовлены из меди или медного сплава и предназначены для высокой проводимости и низкого сопротивления.Операционный механизм прост в использовании и обеспечивает надежную работу переключенияСтруктура поддержки изготовлена из стали и обеспечивает отличную стабильность и долговечность.

Высоковольтный переключатель отключения имеет механический срок службы в 2000 раз как для CB, так и для заземления.Он может работать на высоте до 1000 метров и в диапазоне температуры окружающей среды -25 ~ 40 °C. переключатель имеет номинальное напряжение 126 КВ и подходит для использования в высоковольтных энергосистемах.

Высоковольтный выключатель широко используется в системах передачи и распределения электроэнергии, а также в других приложениях, где присутствует высоковольтная электроэнергия.Это важный инструмент для обеспечения безопасности работников и оборудования во время технического обслуживания., ремонта и чрезвычайных ситуаций.

Особенности:

• Наименование продукта: Высоковольтный переключатель отключения
• Толщина льда: ≤ 100 мм
• Продолжительность механического действия: CB:2000 раз; Заземляющий переключатель:2000 раз
• Номинальный ток: 1600/1250/630 А
• Высота: ≤ 1000 м
• Среднее расстояние между фазами: ≥2000 раз
• Ключевые слова: Высоковольтный изоляторный переключатель, Высоковольтный изоляторный переключатель, Высокомощный отключатель

Технические параметры:

Основная структура и принцип работы:

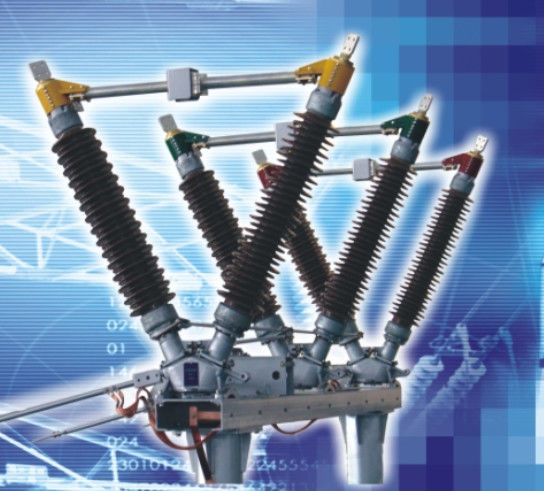

GW5 (GT10) -126D/1600-40 наружный высоковольтный изоляционный выключатель переменного тока представляет собой двухколонную горизонтальную вращающуюся структуру, причем каждый полюс выключателя состоит из основания, токовой цепи,и два изолятора для столбовВнутри основания есть пара косых редукторов, которые могут двигаться вверх и вниз вдоль своих соответствующих осей, чтобы регулировать состояние сетки двух редукторов.Два изоляторных столба образуют V-образный угол

50°: токовая цепь расположена в верхнем конце изолятора столба.тем самым приводя проводящей рукой, подключенной к нему, поворачивать на 90 градусов, образуя горизонтальный перелом и завершая открытие и закрытие цепи.

Использование продукта:

GW5 (GT10) -126D/1600-40 горизонтальный одноразовый наружный высоковольтный изоляционный переключатель переменного тока подходит для систем с частотой переменного тока 50 Гц и номинальным напряжением 110 КВ.Используется для переключения высоковольтных линий при отсутствии нагрузки, а также электрическую изоляцию высоковольтных решеток, выключателей и другого электрооборудования под техническим обслуживанием от высоковольтных линий.Он также может быть использован для переключения небольших емкостных или индуктивных токов.
