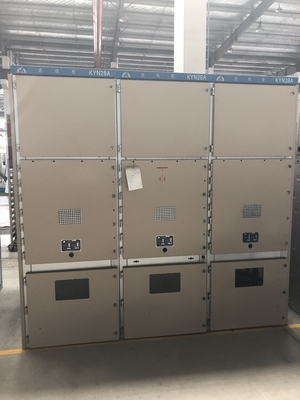

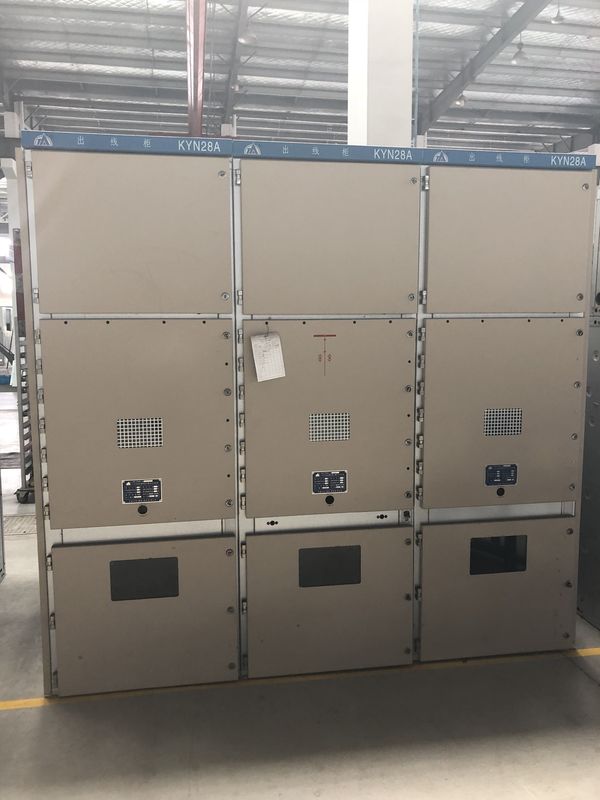

KYN28A-24 Воздушно-изолированная металлическая обшивка с выдвижной переключателем

Описание продукта:

KYN28 A-24 Air-Insulated Metal-Clad Withdrawable Switchgear (hereinafter referred to as KYN28A switchgear or switchgear) is a complete set of distribution equipment for 15~24kV three-phase AC single busbar and single busbar segmented systemОн в основном используется в электростанциях, подстанциях, промышленных и горнодобывающих предприятиях, а также в многоэтажных зданиях для трансформации и распределения электроэнергии.а также для приема и распределения электрической энергии, управления, защиты и мониторинга линий.

Переменное устройство KYN28A отвечает требованиям IEC298, GB3906 и других стандартов и имеет функции блокировки, чтобы предотвратить подталкивание-вытягивание ручной тележки с выключателем с нагрузкой,предотвратить случайное открытие и закрытие выключателя, предотвратить закрытие выключателя, когда переключатель заземления находится в закрытом положении, предотвратить случайный вход в живую камеру,и предотвратить случайное закрытие заземления при зарядке.

KYN28A - это среднемонтированный, миниатюризированный, металлически покрытый и воздухоизолированный коммутатор. В соответствии с различными целями среднемонтированной ручной тележки он может быть разделен на:ручная тележка с выключателем, коляска контактора, коляска переключателя нагрузки, коляска изоляции, коляска PT, коляска измерения, коляска предохранителя, коляска PT нижнего уровня, коляска нижнего уровня молниезащитника и т. Д.Главный выключатель может быть оснащен вакуумными выключателями отечественных или зарубежных производителей, такими как VS1 (VTD6), VT19, VD4, и т.д., что на самом деле высокопроизводительное распределительное устройство.

Проектирование и изготовление коммутаторов KYN28 соответствуют следующим стандартам:

GB/T3906 3,6 кВ~40,5 кВ переменное электрическое оборудование и оборудование управления

GB/T11022 Общие технические требования к стандартам высоковольтных выключателей и оборудования управления

GB/T1984 Высоковольтный переменный выключатель

DL/T404 3,6 кВ ~ 40,5 кВ Металлические переключатели и устройства управления переменным током

IEC62271-200 Металлические переключатели и устройства управления переменным током с номинальным напряжением 1 кВ и выше и 52 кВ и ниже

IEC62271-100 Высоковольтные выключатели и устройства управления - Часть 100: Выключатели переменного тока

Технические параметры:

Оригинальные размеры и диаграмма внутренней структуры
