110 - 132 КВ Трансформаторная электростанция - передвижная предварительно изготовленная подстанция

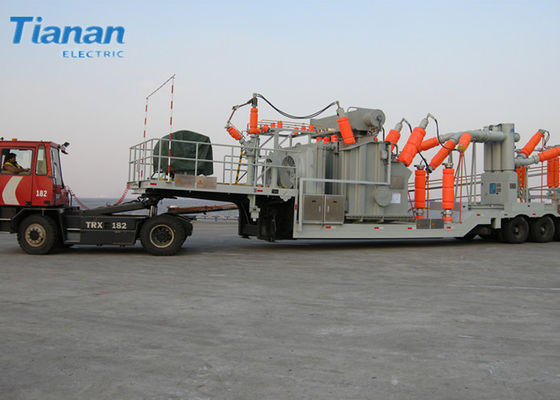

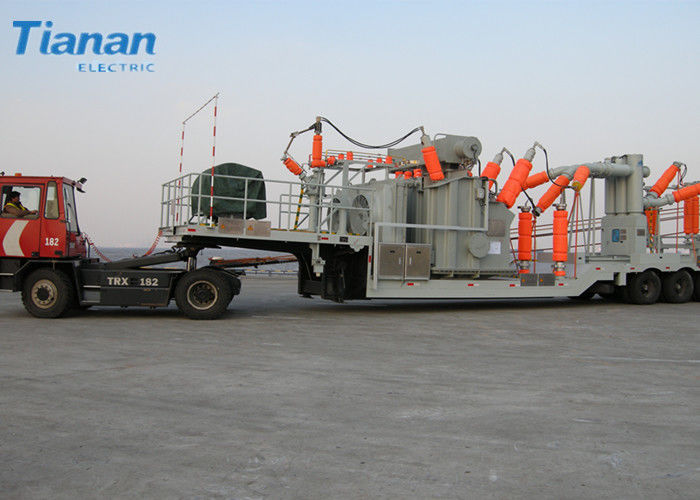

Большие изображения : 110 - 132 КВ Трансформаторная электростанция - передвижная предварительно изготовленная подстанция

Подробная информация о продукте:

Место происхождения:	КИТАЙ
Фирменное наименование:	Tianan Electric
Сертификация:	IEC,,IEEE
Номер модели:	CBT1-132

Оплата и доставка Условия:

Количество мин заказа:	1 блок
Цена:	Pending
Упаковывая детали:	Деревянная коробка
Время доставки:	45 дней
Условия оплаты:	T/T, L/C, D/A, D/P, западное соединение
Поставка способности:	1000 блоков/год

контакт

Подробное описание продукта

Частота:

50 Гц

Специальные условия:

Зависит от клиента

Слоение металлического стержня:

Hi-B лист кремния

Номинальная мощность:

30000KVA

Выделить:

Мобильная электрическая станция трансформатора

Принесенная кораблем электрическая станция трансформатора

11.5kv упаковало подстанцию трансформатора

110 - Корабль трансформатора 132 KV - принесенная мобильная полуфабрикат подстанция

Генерал:

-цепи 2-замотки серии 110KV трансформатор трехфазной Кран-изменяя имеет все функции что обычная подстанция имеет и условие обслуживания в настоящее время хорошо. После старта продуктов, они выигрывали

хорошие хваления от клиентов для их удобного и высоко-эффективный

главные свойства.

Технические параметры:

1. Технические параметры оборудования переключателя на стороне LV

Нет.	Деталь	Блок	Параметр
1	Напряжение тока системы	kV	11,5
2	Расклассифицированное напряжение тока	kV	12
3	Расклассифицированная частота	Hz	50
4	Расклассифицированное течение		2000,1600,1250,
5	Расклассифицированная частота силы 1min выдерживает напряжение тока	kV	42/48
6	Расклассифицированный импульс молнии выдержать напряжение тока	kV	75/85
7	Расклассифицированный короткий период времени выдерживает течение	kA	40,31.5, 25
8	Расклассифицированный короткий период времени выдерживает время	s	4
9	Расклассифицированный пик выдерживает течение	kA	100,80,63
10	Расклассифицированный ломать короткого замыкания настоящий	kA	40,31.5, 25
11	Расклассифицированное короткое замыкание делая настоящим	kA	100,80,63
12	Расклассифицированная последовательность деятельности		O 0.3s CO 180s CO
13	Механическая выносливость	Времена	≥10000

Уровень звука подстанции: dB ≤65
Ранг защиты приложения камеры переключателя: IP23 (когда дверь для естественной вентиляции открыта); IP43 (когда дверь для естественной вентиляции закрыта).

2. Технические параметры оборудования переключателя HV бортового

2,1 расклассифицировал технические параметры разобщителя (таблицы 1)

Таблица 1

Нет.	Деталь	Блок	Параметр
1	Напряжение тока системы	kV	132
2	Расклассифицированное напряжение тока	kV	145
3	Расклассифицированная частота	Hz	50
4	Расклассифицированное течение		2000, 1600
5	Расклассифицированная частота силы 1min выдерживает напряжение тока	kV	275
6	Расклассифицированный импульс молнии выдержать напряжение тока	kV	650
7	Расклассифицированный короткий период времени выдерживает течение	KA	25,31.5, 40
8	Расклассифицированный короткий период времени выдерживает время	s	3
9	Расклассифицированный пик выдерживает течение	kA	63,80,100

2,2 расклассифицировал технический параметр автомата защити цепи (таблицы 2)

Таблица 2

Нет.	Деталь			Блок	Параметр
1	Напряжение тока системы			kV	132
2	Расклассифицированное напряжение тока			kV	145
3	Расклассифицированная частота			Hz	50
4	Расклассифицированное течение				2000
5	Расклассифицированная частота силы 1min выдерживает напряжение тока			kV	275
6	Расклассифицированный импульс молнии выдержать напряжение тока			kV	650
7	Расклассифицированный короткий период времени выдерживает течение/время			KA/s	40/4
8	Расклассифицированный пик выдерживает течение			kA	100
9	Расклассифицированный ломать короткого замыкания настоящий			kA	40
10	Расклассифицированное короткое замыкание делая настоящим			kA	100
11	Компонент DC			%	40
12	Расклассифицированная последовательность деятельности				O 0.3s CO 180s CO
13	Раскрывая время			госпожа	35±5
14	Заключительное время			госпожа	105±15
15	Ломать время			госпожа	≤60
16	Не-симультанность между поляками		Заключение	госпожа	≤5
16	Не-симультанность между поляками		Отверстие	госпожа	≤3
17	Но. трещиноватости каждого поляка				1
18	Механическая выносливость			Времена	≥6000
19	Времена полной производственной мощности непрерывные ломая			Времена	≥20
20	Давление газа SF₆ (20℃)	Нормированная величина		MPa	0,60
		Значение сигнала тревоги		MPa	0,55
		Запирать значение		MPa	0,50
21	Влага газа SF₆ содержание (μl/l)	Значение принятия		PPm	≤150
21	Влага газа SF₆ содержание (μl/l)	Значение деятельности позволяемое		PPm	≤300
22	Тариф утечки газа SF₆ ежегодный			%	≤0.5
23	Полный вес каждого автомата защити цепи			kg	2000

2,3 параметры настоящего трансформатора (таблицы 3, таблицы 4)

Таблица 3

Расклассифицированное основное течение

150,300,500,750,1000,1500,2000

Расклассифицированное вторичное течение

Емкость требуемой производительности и уровень точности

См. таблицу 4

Таблица 4

Коэффициент наличности

Емкость требуемой производительности VA

Уровень точности измерения

Уровень точности защиты

150/5

300/5

500/5

750/5

1000/5

1500/5

2000/5

30,40

40,50

0,5

5P20

Примечание: (1) Прям-через тип трансформатор втулки настоящий прикреплено в автомате защити цепи.
