Тип крытый автомат защити цепи ВКБ фиксированный вакуума с высоким напряжением 12КВ/40.5КВ

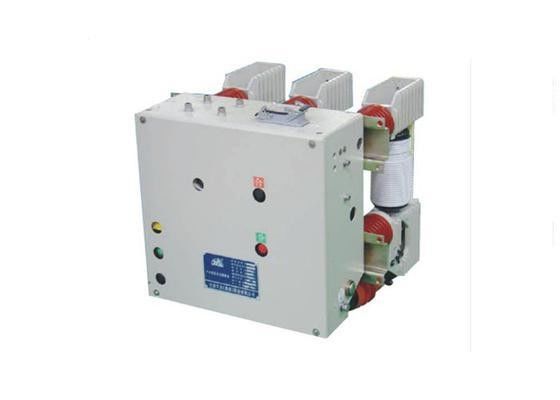

Большие изображения : Тип крытый автомат защити цепи ВКБ фиксированный вакуума с высоким напряжением 12КВ/40.5КВ

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	TIANAN Electric
Сертификация:	GB1984, JB3855, DL403 and IEC standards
Номер модели:	ЗН12-12/40.5

Оплата и доставка Условия:

Цена:	Pending
Упаковывая детали:	Деревянный случай
Время доставки:	30days
Условия оплаты:	L/C, T/T, D/A, D/P
Поставка способности:	1000Sets в год

контакт

Подробное описание продукта

Номинальное напряжение:

12 КВ/24 КВ/40,5 КВ

Номинальный ток:

630,1250,1600,2000,2500,3150

Поляки нумеруют:

Высота:

≤2000m

Выделить:

электрические приборы предохранения

умное распределение силы

VCB фиксированный типа внутренний вакуумный выключатель с высоким напряжением 12KV / 40.5KV

1. Общие особенности

Высоковольтный вакуумный выключатель для помещений серии ZN12 -40.5Применяется к системе питания, что 35KV трехфазного переменного тока 50Hz. для керамическая конструкцияПролиферация лука разрыва, возникающая при отсутствии распределения тока в контакте на одном и том же локальном феномене плавления.но также имеет низкое арковое энергетическое напряжение (20-200В) и низкий ток резки (4-5А), и работать с высокой надежностью организаций.

2Условия окружающей среды

Высота: не более 2000 м
Температура окружающей среды:не выше +40°C, не ниже -10°C
Относительная влажность воздуха:средняя суточная относительная влажность воздуха: ≤95%;средняя месячная относительная влажность воздуха ≤90%;среднее суточное давление насыщенного пара ≤ 2,2 КПа;среднее месячное значение ≤ 1,8 КПа
Сила землетрясения: ≤ 8 градусов
Установка должна быть свободна от пожара, взрыва, сильных вибраций, химической коррозии и серьезного загрязнения

3. Технические данные

Нет, нет, нет.	Положение	Единица	Данные
1	Номинальное напряжение	КВ	40.5
2	Номинальный ток	А.	1250,1600,2000,2500,3150
3	Номинальная частота	HZ	50
4	Номинальное короткое время при постоянном токе	КА	25,31.5
5	Номинальное время прерывания тока короткой цепи		20
6	Продолжительность службы	Времена	30000
7	Номинальный молниеносный импульс при стойком напряжении	КВ	185
8	Номинальная последовательность работы		O-0.3S-CO-180S-CO
9	Напряжение закрывания и открывания электромагнита	V	AC/DC220,110
10	Номинальное напряжение безотпускания	V	AC/DC220,110
11	Номинальная частота короткого действия питания выдерживает напряжение (1 мин)	КВ	95
12	Время открытия	мс	30≤t≤75
13	Время закрытия	мс	30≤t≤65
14	Время хранения энергии	с	≤ 15

4. Применение

Высоковольтный вакуумный выключатель серии ZN12-40.5 для помещений является основным выключателем, применяемым к выключателю серии KYN-40.5/GBC-40.5.выключатель установлен на ручной тележке коммутатора.Этот вид также может быть использован дляфиксированный монтажный блокв коммутаторе XGN-40.5.

Этот разрывник был разработан как устройство, которое собирает Специальный механизм работы типа энергохранилища пружины может использоваться в работе с переменным током / постоянным током, ручной работе.
