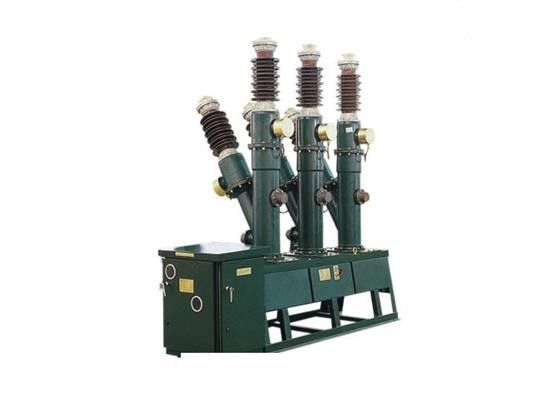

на открытом воздухе рамка 40.5КВ - напечатайте автомат защити цепи СФ6/высокоскоростной воздушный выключатель

Большие изображения : на открытом воздухе рамка 40.5КВ - напечатайте автомат защити цепи СФ6/высокоскоростной воздушный выключатель

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Tianan Electric
Номер модели:	LW8-40.5

Оплата и доставка Условия:

Количество мин заказа:	1SET
Цена:	Pending
Упаковывая детали:	ДЕРЕВЯННЫЕ ЯЩИКИ
Время доставки:	35 дней работы
Условия оплаты:	T/T, L/C, D/A, D/P
Поставка способности:	1000Sets в год

контакт

Подробное описание продукта

Функция:

Защита от перенапряжения

Номинальный ток:

Номинальное напряжение:

40.5kV

Механическая стойкость:

5000 раз

Выделить:

высоковольтный автомат защити цепи вакуума

автомат защити цепи хв

40.5KV наружная рама - выключатель SF6 / высокоскоростной воздушный выключатель

Обзор

Тип LW8-40.5 Внешний кондиционер HV SF₆Переключатель - это вид наружного HV электрического оборудования, трехфазного, переменного тока 50 Гц. он используется не только для управления и защиты системы передачи и распределения энергии 35 кВ,но также для подключения выключателя и открытия и закрытия конденсатор банка, а также для измерения и защиты, когда он оборудован трансформатором тока.

Этот выключатель оснащен механизмом работы пружины типа CT14 и соответствует требованиям стандарта GB1984-89 и IEC56.

Окружение применения
a. Высота не более 1000 м.
b. Температура окружающей среды: -30oC - + 40oC, среднее значение 24H не более 35oC;
c. относительная влажность: среднедневное значение не более 95%, среднемесячное значение не более 90%,
d. Скорость ветра: не более 35 км/с
e. Условие загрязнения должно быть III степени, расстояние проникновения на порцелановом корпусе должно быть 1050 мм (номинальное соотношение проникновения должно быть не менее 25 мм/кВ);
f. В окружающем воздухе не должно быть горючих материалов, взрывоопасности, химических коррозий и интенсивного дрожания.

Таблица 1

Нет, нет, нет.	Положение		Единица	Параметр
1	Номинальное напряжение		kV	40.5
2	Номинальный уровень изоляции	Частота питания 1 мин. Выдерживать напряжение	kV	185/215 (разрыв)
2	Номинальный уровень изоляции	Молниевой импульс выдерживает напряжение	kV	95/118 (разрыв)
3	Номинальный ток		А.	2000
4	Механическая стойкость		время	5000
5	Номинальное давление газа SF6 ((при давлении 20oC)		МпА	0.45
6	Давление блокировки (20oC давление метра)		МпА	0.40
7	Наименьшая температура окружающей среды		oC	-30
8	Номинальный ток прерывания короткой цепи		kA	31.5
9	Номинальный короткий ток (пик)		kA	80
10	Номинальное короткое время выдерживания тока ((тепловой ток)		kA	31.5
11	Номинальный пиковый ток (динамический ток)		kA	80
12	Номинальный ток фазового разрыва		kA	7.9
13	Время прерывания номинального тока прерывания короткой цепи:		время	16
14	Время закрытия		с	≤ 0.1
15	Время открытия		с	≤ 0.06
16	Номинальная последовательность работы			O-0.3s-CO-180s-CO
17	Номинальный ток прерывания/открытия одной конденсаторной группы		А.	400
18	Последнее время короткого тока		с	4
19	Уровень утечки SF6 (годовой)			≤ 1
20	Содержание влаги в газе SF6 ((20oC)		Ppm ((v/v)	≤ 150
21	Номинальное рабочее напряжение механизма работы пружины
	Напряжение закрывающей и открывающей катушек		V	AC 220, 380 Диспетчер:48, 110, 220
	Напряжение двигателя для хранения энергии		V	AC 220 DC 220
22	Масса газа SF6		в кг	8
23	Масса выключателя (включая механизм работы)		в кг	1400

Таблица 2

Нет, нет, нет.	Положение	Единица	Технические требования	Условия испытаний и методы
1	Перевозка подвижного предмета для контакта	мм	95±2	Измерение движимого контактного пути относится к darawing12
2	Пространство между контактами	мм	605±1.5	Измерение расстояния между подвижным и неподвижным контактным устройством см. рисунок 12а
3	Асинхронность с трехфазным включением	мс	≤ 3	Измерение расстояния полюса между подвижным и фиксированным контактами относятся к darawing14
4	Асинхронность с трехфазным выключением	мс	≤ 2	Измерение разницы расстояния полюса между подвижным и фиксированным контактами см. рисунок 15
5	Сопротивление основной петли	μΩ	≤ 120	Измерение на метод падения напряжения постоянного тока, установленный в 100A
6	Скорость на момент контакта	м/с	3.2±0.2	Номинальное напряжение и метод измерения приведены на рисунке 14
7	Скорость момента отключения контактов	м/с	30,4±0.2	Номинальное напряжение и метод измерения приведены на рисунке 15
8	Кухня в процессе изготовления	мм	10+0.5 -0.1	Ссылка на рисунок 6 в разделе "Состояние закрытия"
9	Разрыв позиционирования Кухня удар изготовления	мм	1-2	Ссылка на рисунок 6 в разделе "Состояние закрытия"
10	Частичная зарядка 40.5 кВ 250,7 кВ	ПК	20	При номинальном давлении газа, используйте частичный инструмент, чтобы поместить 40,5 кВ между двумя исходящими проводами в течение 1 минуты, затем опуститься до 25,7 кВ равномерно
10	Частичная зарядка 40.5 кВ 250,7 кВ	ПК	10
