24кв высоковольтный автомат защити цепи, вакуум автомата защити цепи Ак - тушить камеру

24кВ вакуумные - гасительная камера высокое напряжение AC вакуумный выключатель

NINGBO TIANAN (GROUP) CO., LTD.

Обзор

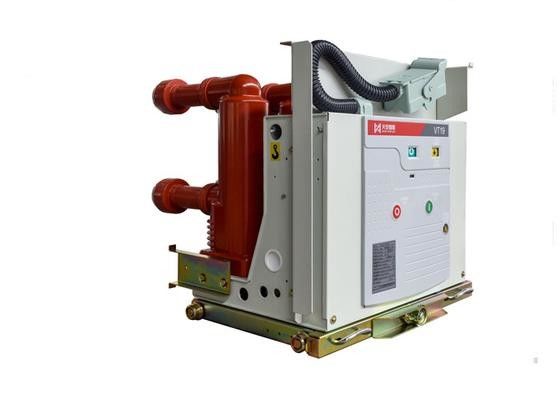

VT19-24Внутренний HV вакуумный выключатель используется в трехфазной переменной электрической системе 50Гц, 24кВ. Он используется в качестве управления и защиты в горнодобывающей компании, электростанции и подстанции.Из-за его особых преимуществ, он также подходит для площадки, которая часто работает под номинальным током или многократным прерыванием короткого замыкания.

Прерыватель определяется некоторыми национальными стандартами и международными относительными стандартами, такими как GB1984, GB/T11022, DL/T403 и IEC62271, и т.д.используется в качестве грузовика или фиксированной установки.

Структура вакуумной луковой комнаты

Вакуумная луковая комната является основной частью выключателя, чтобы нести, создавать и прерывать энергию тока.

• Изоляционный корпус (1) комнаты для тушения дуги состоит из высокоинтенсивного алюминиевого керамического материала, оба конца должны быть сварлены с покрытием из нержавеющей стали (6) и он должен быть сформирован в герметичную полость.
• Внутренний слой лучевого огнетушителя - это металлическая оболочка, в которой металлическая влага, вызванная лучом, может быть соединена или конденсирована на металлической оболочке в течение короткого времени во время производства и разрыва терминала.интенсивность изоляции среды внутренней дуги-угаснуть комнате будет восстановленаТем временем, щит может защитить керамический корпус от повреждения металлическими брызгами.
• Сдвинутая труба для аккордеона из нержавеющей стали (4) является важной частью комнаты для тушения дуги, которую передвигающийся терминал (3) может перемещать в полностью закрытой комнате для тушения дуги.Утеплительная функция и длительный срок службы аккордеонной трубы является одним из основных факторов, которые определяют механическую продолжительность вакуумной дуги.
• Терминал является сердцем вакуумной дуги угасающей комнаты, принять хром-медь, передовые технологии расплавления может обеспечить разрыв функции и электрической продолжительности вакуумного выключателя,и снизить уровень перенапряжения работы.

Основной параметр выключателя 24 кВ
