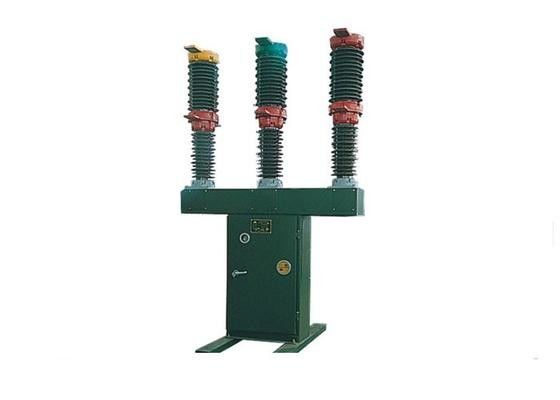

На открытом воздухе тип автомат защити цепи опоры фарфора ХВ вакуума заполненный с СФ6

Большие изображения : На открытом воздухе тип автомат защити цепи опоры фарфора ХВ вакуума заполненный с СФ6

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Tianan Electric
Сертификация:	VDE ISO9001-2000 CE
Номер модели:	ЗВ30-40.5/2000-31.5

Оплата и доставка Условия:

Количество мин заказа:	1 ЕДИНИЦА
Цена:	Pending
Упаковывая детали:	Деревянный случай
Время доставки:	35 дней работы
Условия оплаты:	L/C, D/A, D/P, T/T, MoneyGram, западное соединение
Поставка способности:	1000 PCS/Year

контакт

Подробное описание продукта

Высота:

до 3000 м над уровнем моря

Номинальный ток:

2000A

Номинальное короткое время непрерывное время:

Номинальное напряжение:

40.5kV

Выделить:

Крытый вакуумный выключатель

высоковольтный автомат защити цепи вакуума

Внешний HV порцелановый вакуумный выключатель типа Stanchion, заполненный SF6

Обзор

наружный вакуумный HV выключатель ZW30-40.5/2000-31.5 (далее ZW30-40.5) может использоваться в электросети с номинальным напряжением 40,5 КВ,номинальный ток 2000A и трехфазный AC 50Hz для защиты оборудования в промышленных и минеральных предприятиях, электростанции и подстанции, которые могут использоваться в качестве разрывателя в рабочих местах с частой работой.
Этот продукт соответствует стандартам GB1984-89 AC HV выключателя, IEC56 HV AC выключателя и JB3385-1996 3.6-40.5KV Indoor AC HV вакуумных выключателей.

Параметры

Нет, нет, нет.	Имя			Единица	Стоимость
1	Номинальное напряжение			kV	40.5
2	Номинальный уровень изоляции	Частота питания 1 мин. Выдерживать напряжение	Испытание на суше (разрыв, фаза-фаза, заземление)		95*
			Испытание на мокрой поверхности (на земле, внешняя изоляция)		80*
		Молниеносный импульс выдерживает напряжение (пик)			185*
3	Номинальный ток			А.	2000
4	Номинальный ток короткого замыкания			kA	31.5
5	Номинальный коротковременный производственный ток ((пик)				80
6	Номинальная последовательность работы			0-0.3sCO-180s-CO
7	Номинальный ток фазового разрыва			kA	8
8	Номинальный разрывный ток одного конденсатора			А.	630
9	Номинальная продолжительность короткого замыкания			с	4
10	Номинальное время прерывания короткого тока			Время	20
11	Время дуги			мс	< 20
12	Общее время разрыва			мс	≤ 85
13	Механическая выносливость (CO)			Время	10000
14	Номинальное давление заряженного газа	Заполнение SF6 при использовании вакуумной камеры пожаротушения TD-40.5W/2000-31.5 ((K))		МпА	0.02 ((20°C)
		Заполнение сухим воздухом или азотом высокой чистоты при использовании вакуумной камеры пожаротушения TD-40.5W/2000-31.5 ((K))
15	Годовой показатель утечки газа			%	≤ 1
16	Степень вакуума вакуумной арки	Свежие из фабрики арковые камеры		Папа.	≤ 1,33X10^{- Три.}
		Срок хранения 20 лет			< 6,6X10^-2

На открытом воздухе тип автомат защити цепи опоры фарфора ХВ вакуума заполненный с СФ6 0
