Подробная информация о продукте:
Оплата и доставка Условия:
|
| намотка: | Бондарь 100% | Емкость: | 6300-63000кВА |
|---|---|---|---|
| Тип замотки: | трансформатор 2-замотки | Изменитель крана: | на нагрузке и с нагрузки |
| Высокий свет: | Тип трансформатор масла,трансформатор передачи энергии |
||

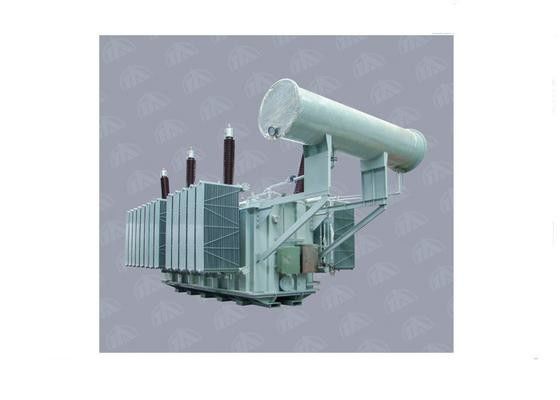

110КВ - 220КВ на трансформаторе передачи энергии изменителя крана нагрузки
Обзор:
Трансформатор 220кВ принял полную структуру танка плиты складчатости трансформатора 110кВ, делая свою структуру более рациональным, более легким для установки места и осмотра; совмещающ наши много-летние опыты дизайна и изготовления, надежность и представление продукта достигали международный предварительный уровень.
Через непрерывные улучшение и изменение, наши продукты с характеристиками малопотертой, малошумной, низкой частично разрядки, высокие емкость витхстанд шортсиркуйт, высокоимпедансная, и полно - закрытая структура. О-замотка и 3 тв крышек серии - трансформатор крана -цепи замотки изменяя, на трансформаторе крана нагрузки изменяя и кран-изменяя автоматическом трансформаторе.
С10 трансформатор не-возбуждения бифилярной намотки серии 110кВ кран-изменяя
| Тип | Напряжение тока и ряд крана | Соединение |
Потеря нулевой нагрузки (кВ) |
Потеря нагрузки (кВ) |
Течение нулевой нагрузки (%) |
Импенденсе (%) |
Размер ЛксВксХ (мм) |
|
| ХВ | ЛВ | |||||||
| С (Ф) 10-6300/110 | 110 115 121 132 ±2 кс2.5% |
6,3 6,6 10,5 11 |
ИНд11 |
8 | 34 | 0,65 | 10,5 |
4090 кс 2980 кс 4750 |
| С (Ф) 10-8000/110 | 9,5 | 42 | 0,65 | 4140 кс 3020 кс 4780 | ||||
| С (Ф) 10-10000/110 | 11,2 | 48,5 | 0,64 | 4380 кс 3080 кс 4780 | ||||
| С (Ф) 10-12500/110 | 12,1 | 59 | 0,55 | 4700 кс 4200 кс 5000 | ||||
| С (Ф) 10-16000/110 | 16,0 | 73 | 0,5 | 3710 кс 2880 кс 4420 | ||||
| С (Ф) 10-20000/110 | 18,5 | 86 | 0,5 | 5250 кс 3937 кс 4260 | ||||
| С (Ф) 10-25000/110 | 21,3 | 98 | 0,5 | 5280 кс 3980 кс 4270 | ||||
| С (Ф) 10-31500/110 | 24,2 | 120 | 0,47 | 5300 кс 4060 кс 4310 | ||||
| С (Ф) 10-40000/110 | 29,3 | 139 | 0,47 | 5410 кс 4150 кс 4330 | ||||
| С (Ф) 10-50000/110 | 36 | 180 | 0,5 | 5900 кс 4380 кс 6100 | ||||
| С (Ф) 10-63000/110 | 40 | 217 | 0,5 | 6810 кс 4520 кс 5885 | ||||
| С (Ф) 10-75000/110 | 48 | 246 | 0,5 | 5970 кс 4600 кс 6500 | ||||
| С (ФП) 10-75000/110 | 39,2 | 248 | 0,5 | 6420 кс 4437 кс 6356 | ||||
| С (ФП) 10-80000/110 | 51,9 | 273 | 0,5 | 6980 кс 4390 кс 6435 | ||||
| С (ФП) 10-90000/110 | 53,2 | 283 | 0,4 | 12440 кс 5200 кс 6700 | ||||
| С (ФП) 10-150000/110 | 15,75 | 79,2 | 420 | 0,4 | 9410 кс 3450 кс 6213 | |||
| С (ФП) 10-240000/110 | 13,8 | 141 | 601 | 0,4 | 8500 кс 5750 кс 6400 | |||
Тип |
Напряжение тока и ряд крана | Соединение | Потеря нулевой нагрузки (кВ) |
Потеря нагрузки (кВ) |
Течение нулевой нагрузки (%) |
Импенденсе (%) |
Размер Л ксХ ксВ (мм) |
|
| ХВ | ЛВ | |||||||
| С (Ф) З10-6300/110 | 110 115 121 132 ±8 кс 1,25% |
6,3 6,6 10,5 11. |
ИНд11 |
8,5 | 35 | 0,55 | 10,5 |
4940 кс 3710 кс 4620 |
| С (Ф) З10-8000/110 | 10,5 | 43 | 0,55 | 5010 кс 3770 кс 4680 | ||||
| С (Ф) З10-10000/110 | 12 | 50 | 0,55 | 5040 кс 3810 кс 4730 | ||||
| С (Ф) З10-12500/110 | 14,5 | 59 | 0,55 | 5100 кс 3870 кс 4760 | ||||
| С (Ф) З10-16000/110 | 16,4 | 70 | 0,5 | 5160 кс 3900 кс 4810 | ||||
| С (Ф) З10-20000/110 | 18,9 | 86 | 0,5 | 5760 кс 3780 кс 4730 | ||||
| С (Ф) З10-25000/110 | 22,6 | 101 | 0,5 | 5820 кс 3840 кс 4790 | ||||
| С (Ф) З10-31500/110 | 26,4 | 117 | 0,45 | 6320 кс 4035 кс 5160 | ||||
| С (Ф) З10-40000/110 | 32,6 | 142 | 0,4 | 6550 кс 4670 кс 5740 | ||||
| С (Ф) З10-50000/110 | 34,6 | 179 | 0,4 | 6270 кс 4560 кс 5865 | ||||
| С (Ф) З10-63000/110 | 39 | 217 | 0,4 | 6320 кс 4610 кс 5930 | ||||
