Подробная информация о продукте:
Оплата и доставка Условия:
|
оборудование: | ЛБС, выключатель комбинации, КБ | Тип изоляции: | Воздушная изоляция |
---|---|---|---|
Номинальный ток: | 630А, 125А, 1250А | Течение Ратед соединяясь (перенося): | 3150A |
Высокий свет: | гис наполняют газом изолированный свитчгеар,средний свитчгеар напряжения тока |

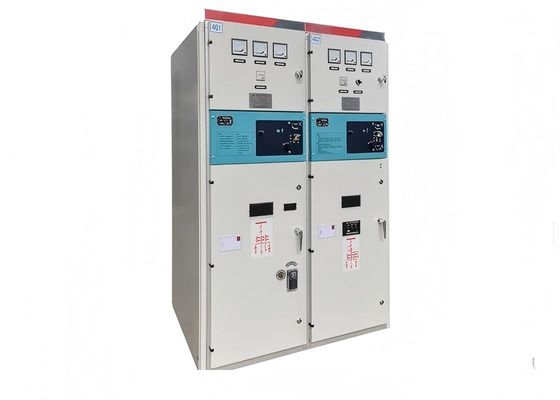

тип коробки 12КВ & фиксированный тип крытый металл АК - одетый Свитчгеар РМУ
Генерал
Свитчгеар серии СГТ9-12 вид фиксированного крытого оборудования переключателя с трехфазным АК, воздушной изоляцией. Его можно оборудовать с крытым переключателем нагрузки вакуума АК ХВ ФТ8-12, прибором комбинации переключател-взрывателя нагрузки вакуума АК ХВ ФТ8-12Р крытым, крытым автоматом защити цепи вакуума АК ХВ ВТ28-12, используемыми к контролю, признавать и распределять электрическую энергию в одиночной системе шинопровода 10кВ трехфазного АК, 50Хз; сам может контролировать, защитить, контролировать и связывать цепи, соответствующий для аэропорта, метро, огромного здания, вторичного предприятия подстанции, индустрии и минирования и так далее.
Обслуживайте условие
Высота: Не больше чем 1000м;
Температура окружающей среды: +40℃~-25℃
Относительная влажность: Ежедневное среднее число не больше чем 95%, ежемесячно усредняет не больше чем 90%;
Отсутствие очевидного загрязнения вокруг, как коррозионный газ или горючий газ;
Отсутствие возвратная, строгая вибрация.
Примечание: если отклоняющ от нормального состояния обслуживания, потребители могут обсудить с изготовителем.
Технический параметр
Электрический параметр для переключателя нагрузки, прибора комбинации переключател-взрывателя нагрузки, автомата защити цепи
Нет. | Имя | Блок | Параметр | ||
Переключатель нагрузки | Выключатель комбинации | Автомат защити цепи | |||
1 | Расклассифицированное напряжение тока | кВ | 12 | 12 | 12 |
2 | напряжение тока витхстанд частоты силы 1мин (виртуальное значение) (интерфаза, к земле/трещиноватости) | кВ | 42/48 | 42/48 | 42/48 |
3 | Напряжение тока витхстанд импульса молнии (виртуальное значение) (интерфаза, к земле/трещиноватости) | кВ | 75/85 | 75/85 | 75/85 |
4 | Расклассифицированное течение | А | 630 | 125 | 630,1250 |
5 | Расклассифицированная частота | Хз | 50 | ||
6 | Расклассифицированное короткое замыкание ломая течение | кВ | 31,5 | 20,25,31.5 | |
7 | Расклассифицированные кратковременные течение витхстанд/продолжительность короткого замыкания | кВ/с | 20/4 | 20/4,25/4,31.5/4 | |
8 | Расклассифицированное пиковое течение витхстанд | кВ | 50 | 50,63,80 | |
9 | Расклассифицированное короткое замыкание делая течение (пик) | кВ | 50 | 50,63,80 | |
10 | Расклассифицированная последовательность деятельности | О-0.3с-КО-180с-КО | |||
11 | Течение Ратед соединяясь (перенося) | А | 3150 | ||
12 | Одиночная батарея конденсаторов/спина к спине расклассифицированная батарея конденсаторов ломающ течение | А | 630/400 | ||
13 | Расклассифицированный трансформатор нулевой нагрузки ломая течение | течение нулевой нагрузки трансформатора 1250кВА | |||
14 | Механическая жизнь | Время | 10000 |
Механический параметр характеристик для переключателя и автомата защити цепи нагрузки
Нет. | Имя | Блок | Параметр | ||
Переключатель нагрузки | Автомат защити цепи | ||||
1 | Расклассифицированное напряжение тока | кВ | 12 | 12 | |
2 | Расклассифицированное короткое замыкание ломая течение | кА | 25 | 31,5 | |
3 | Давление в опоре | Н | 1000±100 | 2400±200 | 3100±200 |
4 | Зазор между открытым контактом | мм | 9±1 | 9±1 | |
5 | Над перемещением | мм | 4±1 | ||
6 | Средняя заключительная скорость | м/с | 0.6±0.2 | 0.6±0.2 | |
7 | Средняя скорость раскрытия | м/с | 1.1±0.2 | 1.1±0.2 | |
8 | Время прыжка заключения контакта | госпожа | ≤2 | ||
9 | Раскрывая и закрывая не-синхронизм контакта 3 поляков | госпожа | ≤2 |
