Подробная информация о продукте:
Оплата и доставка Условия:
|
дверь шкафа: | плита легированной стали | приложение: | Табличка из нержавеющей стали |
---|---|---|---|
Расклассифицированное течение шинопровода: | 630/1250A | Тариф утечки газа СФ6 ежегодный: | ≤0.2% |
Высокий свет: | гис наполняют газом изолированный свитчгеар,средний свитчгеар напряжения тока |

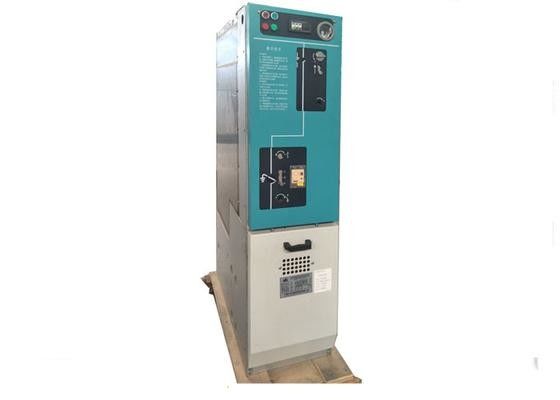

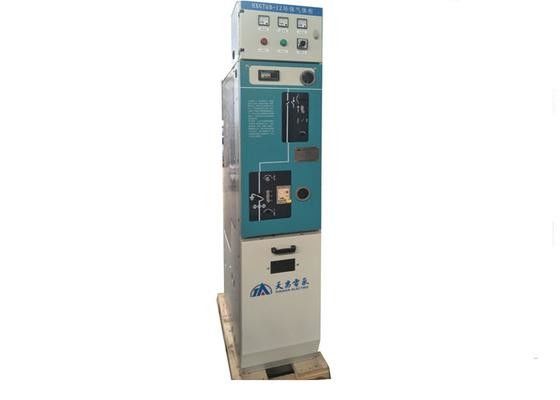

Газ - металл изоляции - закрытый Свитчгеар/Свитчгеар автомата защити цепи вакуума
Обзор
Свитчгеар вид составного прибора который герметизирует все основные цепи в приложении металла и принимает газ СФ6 как средство тушить и изоляции дуги. Соответствующее для электропитания сети кольца и двойник излучает электропитание в сети электропитания 10кВ МВ. Он также использован в терминальном электропитании. Должный к пользе электропитания сети кольца увеличивает надежность электропитания, его специально использует в минеральных заводах, зоне резиденции, школах, парках, и так далее для распределения силы и контролировать. К тому же, из-за своих удобных соединения и установки, небольшой том, она также использована в подстанции как высоковольтное оборудование на основной стороне.
Примечания для заказа
1. Главный номер схемы соединения и диаграмма отдельной линии систематическая, диаграмма плана;
2. Диаграмма вторичной цепи схематическая, терминальная диаграмма расположения (без терминальной диаграммы расположения, она будет принята спецификацией изготовителя);
3. Спецификация и тип кабеля и прекращения кабеля должны быть подтвержены приказывая;
4. Если свитчгеар использован в особенной окружающей среде, то клиент должен обсудить с изготовителем приказывая;
5. Если запасные части или аксессуары в потребности, то клиент должен обеспечить свои имя и количество.
Деталь | блок | Параметр | |||
Расклассифицированное напряжение тока | КВ | 12,24 | |||
Расклассифицированное течение шинопровода | А | 630,1250 | |||
Расклассифицированное течение | А | 630 | |||
Расклассифицированная частота 1мин | ХЗ | 50/60 | |||
Расклассифицированное кратковременное течение витхстанд | КА | 20/4,25/2 | |||
Расклассифицированное пиковое течение витхстанд | КА | 50,63 | |||
Расклассифицированное короткое замыкание делая течение | КА | 50,63 | |||
Расклассифицированное течение свитчгеар нагрузки с плавкой проволокой | А | 100 | |||
Расклассифицированное короткое замыкание ломая течение
|
взрыватель | КА | 31,5 | ||
Автомат защити цепи | КА | 20,25 | |||
сила 1мин витхстанд частоты напряжение тока |
(участок для того чтобы фазировать участк-к-землю/бездну)
|
КВ | 42/48,65/79 | ||
импульс молнии напряжение тока витхстанд (максимальное значение) |
(участок для того чтобы фазировать участк-к-землю) (участок для того чтобы фазировать участк-к-землю | КВ | 75/85,125/145 | ||
Сопротивление цепи | Свитчгеар нагрузки | μΩ | 130 | ||
Составной шкаф прибора (не включить сопротивление взрывателя) | μΩ | 250 | |||
Шкаф СФ6 автомата защити цепи | μΩ | 140 | |||
Давление газа расклассифицированное СФ6 (давление по манометру 20ºК) |
Мпа | 0,04 | |||
Тариф утечки газа СФ6 ежегодный | ≤0.2% | ||||
Ранг защиты (приложение заполненное газом) | ИП67 |
