Подробная информация о продукте:
Оплата и доставка Условия:
|
дверь шкафа: | плита легированной стали | приложение: | Табличка из нержавеющей стали |
---|---|---|---|
Расклассифицированное течение шинопровода: | 630/1250A | Тариф утечки газа СФ6 ежегодный: | ≤0.2% |
Высокий свет: | гис наполняют газом изолированный свитчгеар,средний свитчгеар напряжения тока |

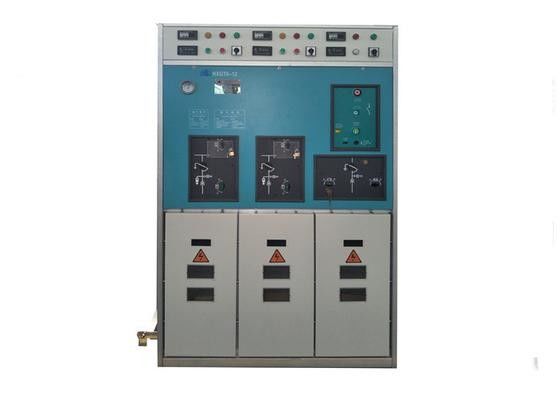

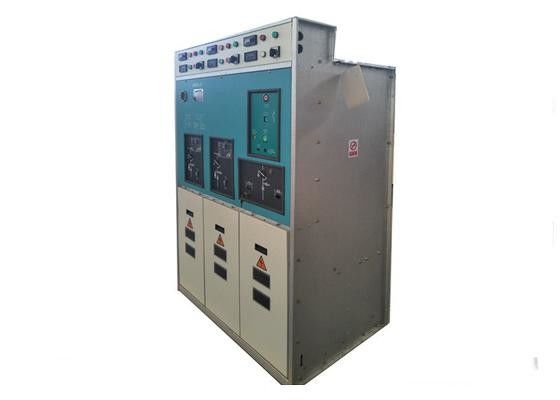

Звените газ главных блоков 12КВ крытый - изолированный металл - закрытый Свитчгеар
Обзор
Свитчгеар вид составного прибора который герметизирует все основные цепи в приложении металла и принимает газ СФ6 как средство тушить и изоляции дуги. Соответствующее для электропитания сети кольца и двойник излучает электропитание в сети электропитания 10кВ МВ. Он также использован в терминальном электропитании. Должный к пользе электропитания сети кольца увеличивает надежность электропитания, его специально использует в минеральных заводах, зоне резиденции, школах, парках, и так далее для распределения силы и контролировать. К тому же, из-за своих удобных соединения и установки, небольшой том, она также использована в подстанции как высоковольтное оборудование на основной стороне.
Структура и принцип
РМУ вообще состоит из 3 отсеков. (При необходимости, его можно также сделать для того чтобы иметь один отсек, 2 отсека, 3 отсека или больше, и оно может также быть совмещен шинопроводом расширения). Основные элементы расположены в закрытом приложении которое сварено плитой нержавеющей стали с толщиной 3мм. Внутри приложения, газ СФ6 с давлением 0.04Мпа, которое использовано как средство для дуг-тушить и изоляции. Давление газа внутри газового приложения проконтролировано манометром. Отдельно от газового приложения, другие части приложения использованы для установки и отладки газового приложения. Те компоненты которые нет внутри газового приложения устроены или установлены внутри этого шкафа. Эта часть шкафа сделана высококачественной стальной пластиной цинка покрытой с алюминием, который согнут обрабатывающим оборудованием контролируемого цифров металлического листа и соединен высокопрочными болтами и гайками. Дверь шкафа сделана высококачественный гнуть и заканчивать пластиковыми брызгами или бойким покрытием.
1. РМУ составлено бензобака, отсека механизма, отсека кабеля, отсека аппаратуры, шинопровода расширения, и так далее. На задней части бензобака, взрывозащищенный прибор (не показанный в изображении). Когда внутреннее давление дуги слишком большое, высокий газ давления внутри танка будет выпущен от задней части шкафа через взрывозащищенный прибор, который избегает сделать вред к операторам.
2. Структура переключателя нагрузки тип желоба для гашения дуги, с сильной способностью тушить дуги.
3. Комната взрывателя и переключателя нагрузки формирует цепь защиты трансформатора. Взрыватель ХВ настоящий ограничиваясь установлен в приложение отливки эпоксидной смолы изолируя. Когда взрыватель горит вне, боек взрывателя хлопает вверх и переключатель нагрузки раскрывает.
4. отсек механизма на фронте РМУ. В каждой цепи функции, нагрузка и автомат защити цепи все оборудованы с ручным (или мотором) поручая механизмом регулирования весны, и трехпозиционный переключатель разобщителя и земли оборудован с ручным поручая механизмом регулирования весны. Индикатор государства переключателя. Трехпозиционный механизм деятельности переключателя разобщителя и земли приспособлен с падлок могущие понадобиться для предотвращения мисоператион несанкционированного персонала когда оборудование нет в деятельности. «Прибор блокировки защиты 5» в деятельности двери переключател-земл-переключателя- нагрузки комнаты кабеля, двери разобщителя- выключател-3-положения цепи комнаты кабеля.
Деталь | блок | Параметр | |||
Расклассифицированное напряжение тока | КВ | 12,24 | |||
Расклассифицированное течение шинопровода | А | 630,1250 | |||
Расклассифицированное течение | А | 630 | |||
Расклассифицированная частота 1мин | ХЗ | 50/60 | |||
Расклассифицированное кратковременное течение витхстанд | КА | 20/4,25/2 | |||
Расклассифицированное пиковое течение витхстанд | КА | 50,63 | |||
Расклассифицированное короткое замыкание делая течение | КА | 50,63 | |||
Расклассифицированное течение свитчгеар нагрузки с плавкой проволокой | А | 100 | |||
Расклассифицированное короткое замыкание ломая течение
|
взрыватель | КА | 31,5 | ||
Автомат защити цепи | КА | 20,25 | |||
сила 1мин витхстанд частоты напряжение тока |
(участок для того чтобы фазировать участк-к-землю/бездну)
|
КВ | 42/48,65/79 | ||
импульс молнии напряжение тока витхстанд (максимальное значение) |
(участок для того чтобы фазировать участк-к-землю) (участок для того чтобы фазировать участк-к-землю | КВ | 75/85,125/145 | ||
Сопротивление цепи | Свитчгеар нагрузки | μΩ | 130 | ||
Составной шкаф прибора (не включить сопротивление взрывателя) | μΩ | 250 | |||
Шкаф СФ6 автомата защити цепи | μΩ | 140 | |||
Давление газа расклассифицированное СФ6 (давление по манометру 20ºК) |
Мпа | 0,04 | |||
Тариф утечки газа СФ6 ежегодный | ≤0.2% | ||||
Ранг защиты (приложение заполненное газом) | ИП67 |
