Подробная информация о продукте:
Оплата и доставка Условия:
|
| Расклассифицированное высокое напряжение: | 40.5kV | Расклассифицированное низшее напряжение: | 0.54В |
|---|---|---|---|
| Расклассифицированная емкость: | 1000kva | кадр: | сталь канала, сталь угла |
| трансформатор: | масл-погруженный трансформатор | Номинальный ток: | 1600~3300 |
| Высокий свет: | упакованная подстанция трансформатора,Подстанция распределения силы |
||

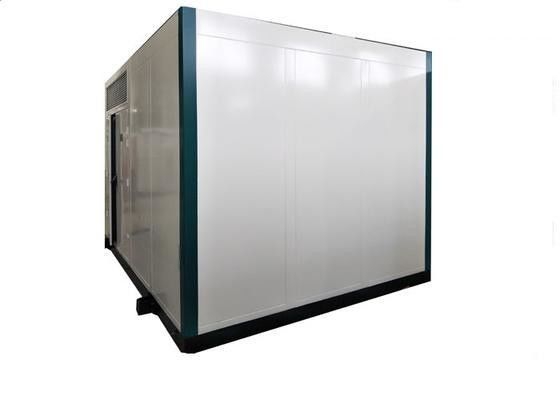

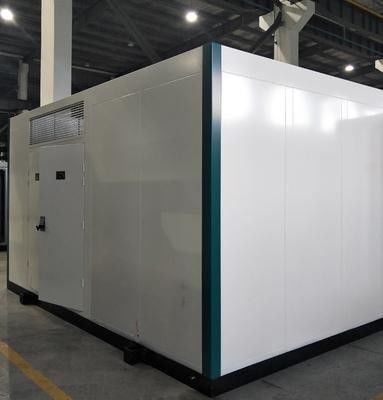

производство электроэнергии 40.5КВ 35КВ ПВ, подстанция экстренныйого выпуска Префбрикатед
Обзор
Подстанция ПВ серии ИБТ13 особенная соотвествовать фотовольтайческого поколения, которое имеет новый внешний вид, компактную текстуру, надежное представление, легкое обслуживание, етк.
Условие обслуживания:
1. Высота: ≤ 3000м (над уровнем моря)
2. Температура окружающей среды: Максимальное 40К минимальное -25К
>>Температура Максимальн Ежемесячн средняя: ≤ 35К
>>Температура Максимальн Ежегодн средняя: ≤ 25К
3. Относительная влажность: Валуэ≤ 95% ежедневного среднего числа, ежемесячное среднее валуэ≤ 90%
4. Разница в Максимальн Ежедневно в температуре: 25К
5. Интенсивность солнечного света: 0.1В/КМ2 (скорость ветра 0.5М/С);
6. На открытом воздухе скорость ветра: ≤ 35м/с;
7. Ранг загрязнения: Ранг ИИИ;
8. Ранг доказательства дождя: Ранг 3;
9. Градиент на пятне установки будет не больше чем 3°;
10. Способность анти--землетрясения: Горизонтальное ускорение земной поверхности 0.2г
Вертикальное ускорение земной поверхности 0.1г;
11. Пятно установки: Пятно не имеет никакую опасность огня/взрыва/серьезные загрязнение/химикат
корозия и восхитительное встряхивание.
Клиент **** должен обсудить с изготовителем если условие обслуживания другое сверху
Параметры:
| Расклассифицированное напряжение тока | 40,5 кВ | |||||||||
| Расклассифицированная частота | Хз | 50 | ||||||||
| Расклассифицированное основное течение шинопровода | А | 630 | 1250 | |||||||
| расклассифицированное 1мин напряжение тока Витхстанд частоты силы к земле, между Фасес/то раскрывает зазор | кВ | 95/118 | ||||||||
| Напряжение тока Витхстанд импульса молнии к земле, между Фасес/то раскрывает зазор | кВ | 185/215 | ||||||||
| Расклассифицированное кратковременное течение Витхстанд | кА/с |
20/2 |
||||||||
| Расклассифицированное пиковое течение Витхстанд | кА | 50 | 63 | |||||||
| Расклассифицированное короткое замыкание делая течение | кА | 31,5 | 63 | |||||||
| Расклассифицированное короткое замыкание ломая течение | кА | 31,5 | 25 | |||||||
| Блок ЛВ | Расклассифицированное напряжение тока | В | 690 |
|
||||||
| Расклассифицированное основное течение цепи | 1600~3300 | |||||||||
| А | ||||||||||
| Расклассифицированная разрывная мощность короткого замыкания предела | кА | 50 | ||||||||
| Расклассифицированная разрывная мощность короткого замыкания Оператинг | кА | 40 | ||||||||
| Расклассифицированное кратковременное течение Витхстанд | кА/1с | 40 | ||||||||
| Блок трансформатора | Расклассифицированная емкость | кВА | 1600~5500 | |||||||
| Напряжение тока сопротивления | % | 4; 4,5 | ||||||||
| Выстукивая ряд | % | ±2С2.5; ±5 | ||||||||
| Соединенная группа | И, ын0; Д, ын11 | |||||||||
| Приложение | Степень защиты | Комната ХВ | ИП33 | |||||||
| Комната ЛВ | ИП33 | |||||||||
| Комната трансформатора | ИП23 | |||||||||
| Уровень звука | дБ | ≤55 | ||||||||
