Подробная информация о продукте:
Оплата и доставка Условия:
|
Номинальное напряжение: | 12/24кВ | Номинальный ток: | 630A |
---|---|---|---|
Материал корпуса: | Нержавеющая сталь | Высота: | ≤1000m |
Высокий свет: | упакованная подстанция трансформатора,Подстанция распределения силы |
12 / на открытом воздухе ответвительная коробка кабеля главного блока кольца 24КВ/коробка распределения измеряя
Генерал
Ответвительная коробка кабеля серии ДФТ6-12/24 новое оборудование электропитания которое конструировано для координировать кабельную сеть сети силы 12/24кВ для принятия и распределения силы. Ответвительная коробка кабеля серии имеет уникальную структуру и красивое возникновение, особенно соответствующее для места которому крышки небольшая зона нарастания и имеют более высокое требование в окружающей среде как улица города, зона резиденции, высотное здание, аэропорт и причал, етк.
Оно использован в соединяться, шунтировать, разветвлять, продолжать и переносить цепь кабеля на открытом воздухе.

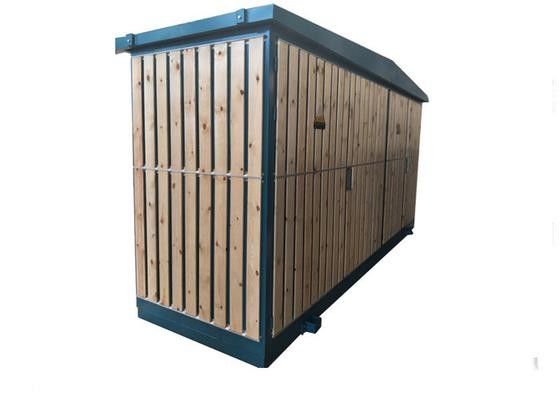

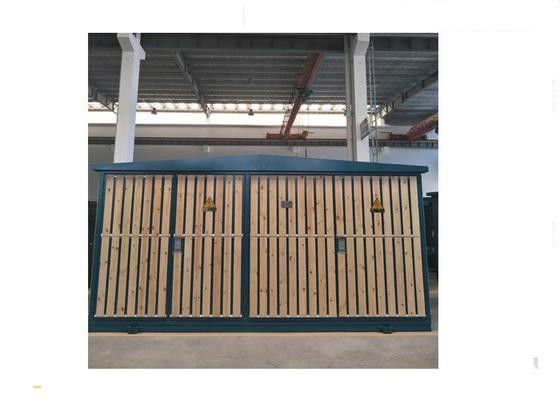

Добавьте деревянную доску приложения случая согласно запросу клиента.
Обслуживайте условие
1. ≤ 1000м высоты - над уровнем моря
2. Температура окружающей среды: - 25 ºК ~+40ºК
3. Скорость ветра: ≤ 34м/с
4. Отсутствие регулярно восхитительного встряхивания
Особенности:
А. присоединяться к методу прост и надежный и он удобен для установки.
b. Полная изоляция и структура совершенно герметизируют вверх, изымают обслуживание, пыль и делают водостойким.
c. Как только только немногий вклад, и может сохранить вклад прибора и кабеля переключателя.
d. Небольшая зона крышки и легка для того чтобы координировать окружающую среду сурроунд.
Основной технический параметр ФН26-12/24 переключателя нагрузки СФ6 | |||
Деталь | Блок | Параметр | Параметр |
Расклассифицированное напряжение тока | кВ | 12 | 24 |
Расклассифицированное течение | А | 630 | 630 |
Расклассифицированное кратковременное течение Витхстанд | кА/с | 25/2 | 25/2 |
Расклассифицированное пиковое течение Витхстанд | кА | 63 | 63 |
Расклассифицированное кратковременное делая течение | кА/С | 50/2 | 63/2 |
напряжение тока Витхстанд частоты силы 1мин | кВ | 42 | 65 |
Напряжение тока Витхстанд импульса освещения | кВ | 75 | 125 |
Механическая выносливость | Времена | 10000 | 10000 |
Давление газа СФ6 (давление по манометру 20℃) | Мпа | 0,04 | 0,04 |
Тариф/год утечки | ≤1% | ≤1% |
Основной технический параметр концевой кабельной муфты | |||
Деталь | Блок | Параметр | Параметр |
Расклассифицированное напряжение тока | кВ | 12 | 24 |
Расклассифицированное течение | А | ≤630 | ≤630 |
Применитесь к поперечному сечению кабеля | 25-400 | 35-400 | |
Сопротивление места включения | µΩ | 40 | 45 |
Частично разрядка | Пк/кв | ≤10/13 | ≤10/21.5 |
Расклассифицированное напряжение тока термической стабильности | кА/с | 20/3 | 25/2 |
Расклассифицированное динамическое напряжение тока | кА | 50 | 63 |
напряжение тока Витхстанд частоты силы 1мин | кВ | 42 | 65 |
Импульс молнии | кВ | 75 | 125 |
Обыкновенно используемая площадь поперечного сечения кабеля проводная |
35,50,70,95,120,150,185,240,300,400, етк. |
