Главная страница ПродукцияКомпактная подстанция трансформатора

Энергия ветра/фотовольтайческим упакованная поколением подстанция распределения силы

Энергия ветра/фотовольтайческим упакованная поколением подстанция распределения силы

Wind Power /  Photovoltaic generation Packaged  Power distribution substation
Wind Power /  Photovoltaic generation Packaged  Power distribution substation Wind Power /  Photovoltaic generation Packaged  Power distribution substation

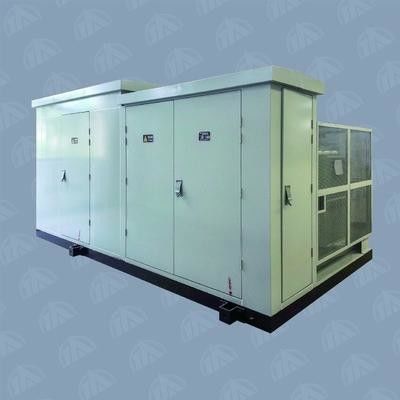

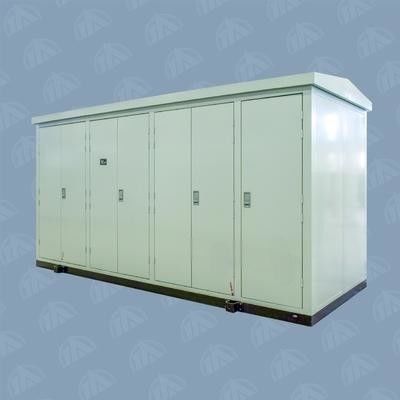

Большие изображения :  Энергия ветра/фотовольтайческим упакованная поколением подстанция распределения силы

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Tianan Electric
Сертификация: IEC60076-1
Номер модели: ИБТ13-40.5
Оплата и доставка Условия:
Количество мин заказа: 1 ЕДИНИЦА
Цена: Pending
Упаковывая детали: Деревянный случай
Время доставки: 45 дней работы
Условия оплаты: Аккредитив, D/A, D/P, T/T, Western Union, MoneyGram
Поставка способности: 5000 PCS/Year
Подробное описание продукта
Специальные условия: Зависит от клиента Изменитель крана: Отрегулируйте напряжение тока выхода
Окружающая среда: Открытый трансформатор: трансформатор масла
Расклассифицированная частота: 50 Высота: <1>
Высокий свет:

Подстанция распределения силы

,

упакованная подстанция трансформатора

Энергия ветра/ПВ упаковала подстанцию подстанции/распределения силы трансформатора



Обзор:

ИБТ13 серия подстанция ПВ и энергии ветра особенная исследована нашей компанией для того чтобы соотвествовать энергии ветра и фотовольтайческое поколение, продукт имеет новый внешний вид, компактную текстуру, надежное представление, легкое обслуживание, етк.



Особенности:

1. Структура приложения

a. Рамка подстанции: сталь канала и сталь угла.

b. материалы приложения: плита холоднокатаной стали, плита нержавеющей стали, составная плита цвета или покров из сплава алюминия.

c. Стальные пластины использованы для того чтобы изолировать каждого залива, и оборудованы с прибором освещения.

d. Крыша: двух-украшанная структура для предотвращения радиации жары эффективного.

e. Комната трансформатора разделена в открытый тип и закрытый тип. Радиатор обнаруженное местонахождение на открытом воздухе для открытой структуры пока закрытый тип структура имеет отдельную комнату где обеспечены, что контролирует прибор автоматического воздуха выматываясь температуру в комнате трансформатора.

f. Двери снабжения жилищем: тип прокладка низкой температуры запечатывания который может достигнуть хорошего герметизирующ влияние под окружающей средой низкой температуры.

g. Краска на поверхности подстанции общана с высыхающим при нагреве в печи лаком в высокой температуре так, что она сможет задержать ухудшение возникая от ультрафиолетового луча эффектно.



2. Блок ХВ

1. Сделайте различные комбинации по просьбы потребителей, которые свитчгеарс ХСГТ16-40.5, СГТ5-40.5 и ХСГТ10-40.5.

2. Свитчгеар ХСГТ16-40.5 оборудованный с типом переключател-взрывателем ФТ16-40.5Р нагрузки совместил переключатель для энергии ветра и фотовольтайческого производства электроэнергии.

c. Свитчгеар СГТ5-40.5 оборудованный с автоматом защити цепи ВТ16-40.5.

d. Свитчгеар имеет полную функцию для предохранения мисоператион для обеспечения безопасности эксплуатации и техническое обслуживание.

3. Блок трансформатора

a. Трансформатор использует С11 тип масл-погруженный трансформатор или СКБ11 сухой тип трансформатор.

b. Естественная вентиляция хороша в комнате трансформатора или температуру в комнате трансформатора можно понизить через высасывание ветра с вентилятором режима автоматического управления.

c. Мягкое соединение использовано между терминалами на стороне ЛВ и шинопроводом, которые могут эффектно защитить втулку ЛВ трансформатора от толкотни и утечки масла.

4. Блок ЛВ

a. КБ серии польз ТАНВ1 свитчгеар ЛВ умные и ТАНМ1 серия МККБ, или КБ произвели обозначенным изготовителем по просьба клиентов.

b. Схему Куртайнед можно конструировать согласно требованиям к потребителя.

5. Блок автоматизации распределительной сети

a. Автоматическое терминальное оборудование тип ТА-Д20 от группы Тянан, свой дизайн было оптимизировано после принимать строгую окружающую среду для деятельности подстанции энергии ветра в рассмотрение.

b. Продукт имеет сильную способность приспособить температуру окружающей среды, функцию связи двойной сети кольца оптического волокна, сильную способность противоинтерференционного, противоударного, влагостойкого и анти--гром, так же, как потеря низкой мощности.

c. Продукт имеет функции управления измерения, предохранения от не-батареи, и преобразования данных, контролирующ сигналы тревоги и обнаружение и связь абнормиты.

6. Бесперебойный экстренныйый выпуск электропитания для силы

a. Подстанция установленный бесперебойный экстренныйый выпуск электропитания ТА-УП01/ТА-УП02 для энергии ветра произведенной группой Тянан.

b. Продукт имеет сильную способность приспособить окружающую среду, сопротивляется удару и взаимодействию, и широкому диапазону стабиливолт.



Параметрес:



Деталь

Блок

Параметры





Блок ХВ Переключите тип   Совмещенный электрический прибор Автомат защити цепи
Расклассифицированное напряжение тока кВ 40,5 40,5
Расклассифицированная частота Хз 50 50
Расклассифицированное основное течение шинопровода А 630 1250
расклассифицированное 1мин напряжение тока Витхстанд частоты силы к земле, между Фасес/то раскрывает зазор кВ 95/118 95/118
Напряжение тока Витхстанд импульса молнии к земле, между Фасес/то раскрывает зазор кВ 185/215 185/215
Расклассифицированное кратковременное течение Витхстанд кА/с 20/2 25/4
Расклассифицированное пиковое течение Витхстанд кА 50 63
Расклассифицированное короткое замыкание делая течение кА 31,5 63
Расклассифицированное короткое замыкание ломая течение кА 31,5 25
Блок ЛВ Расклассифицированное напряжение тока В 690
Расклассифицированное основное течение цепи А 1600~3300
Расклассифицированная разрывная мощность короткого замыкания предела кА 50
Расклассифицированная разрывная мощность короткого замыкания Оператинг кА 40
Расклассифицированное кратковременное течение Витхстанд кА/1с 40
Блок трансформатора Расклассифицированная емкость кВА 1600~5500
Напряжение тока сопротивления % 4; 4,5
Выстукивая ряд % ±2С2.5; ±5
Соединенная группа   И, ын0; Д, ын11
Приложение Степень защиты Комната ХВ   ИП33
Комната ЛВ   ИП33
Комната трансформатора   ИП23
Уровень звука дБ ≤55
